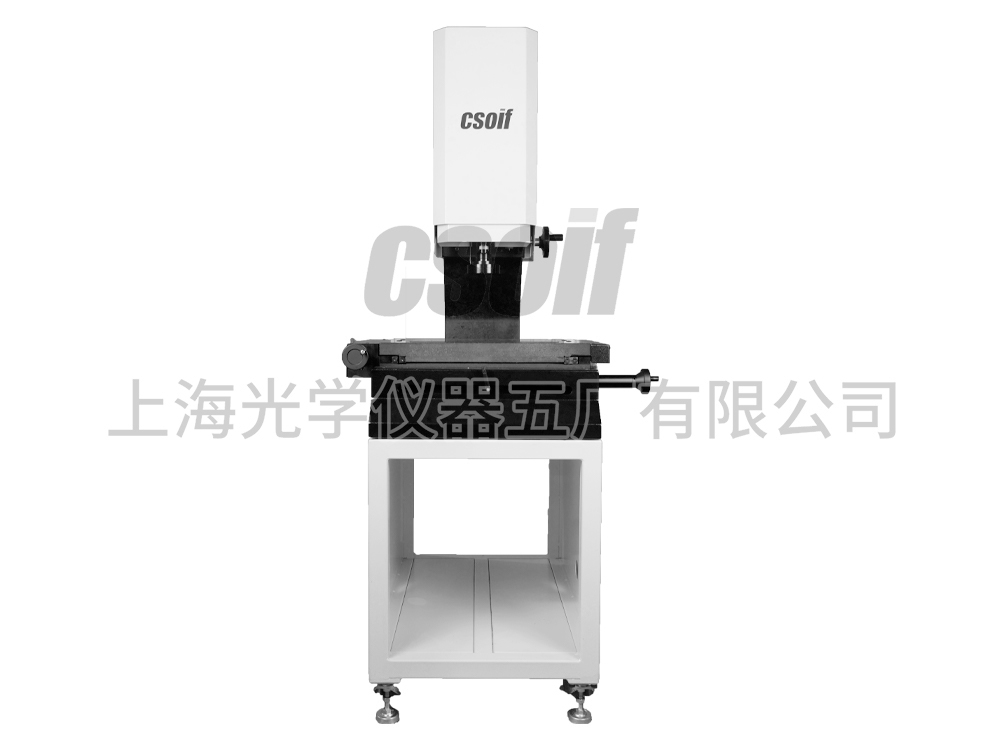

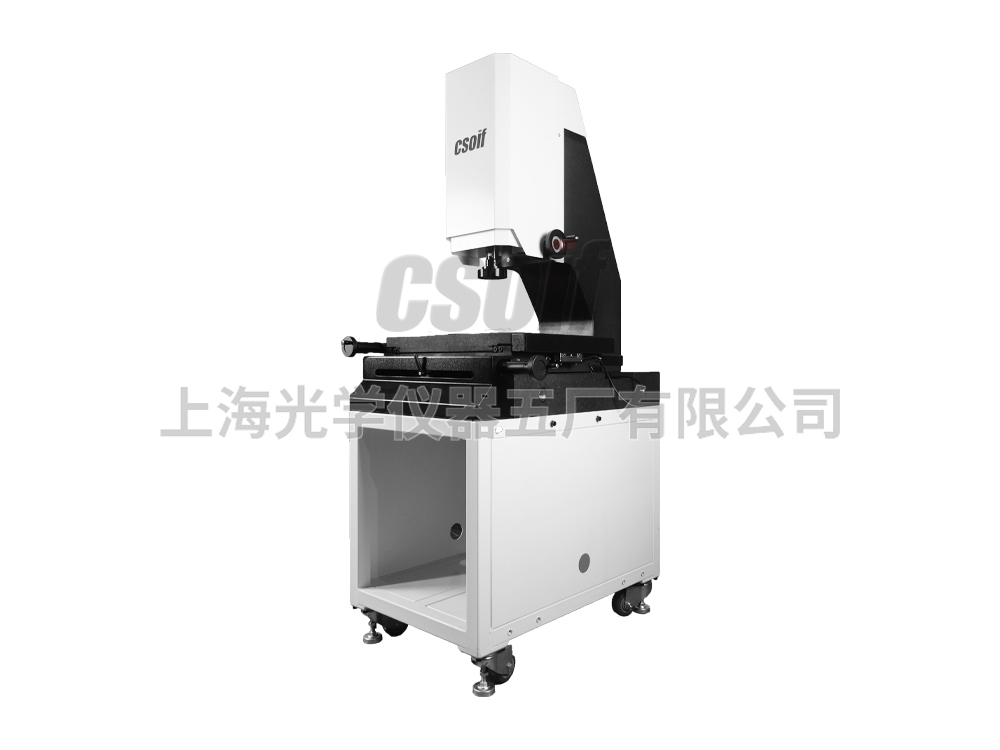

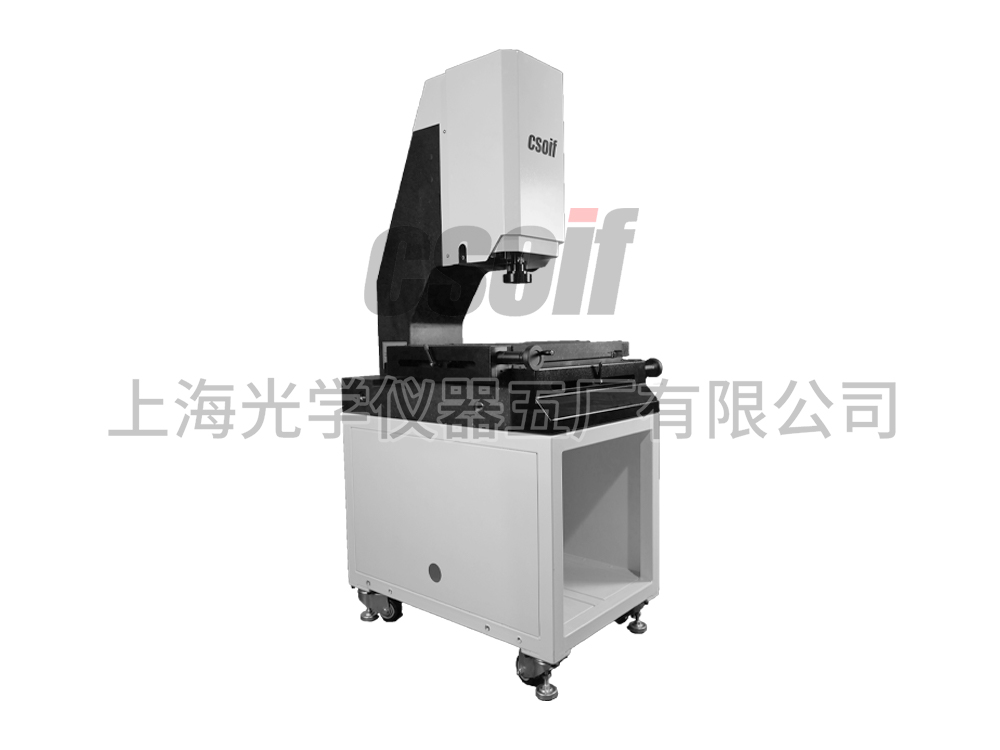

SV系列影像测量仪-上海光学仪器五厂有限公司

详细介绍

一、用途与特点

SV系列影像量仪适用于普通测量工具无法测量的领域，如尺寸微小的钟表、弹簧、橡胶、矿石珠宝、半导体、五金、模具、电子行业、精细加工、不规则工件等的测量。还可以绘制简单的图形，绘制测量畸形、复杂和零件重叠等不规则的工件，检查零件的表面糙度和检查复杂的电路板线路。

SV系列影像量仪操作简便，测量方便，绘图简单，**度高，易学易懂，描边过程可以任意调整，直到满意为止，可以将所画图形输入 AutoCAD中，成为完整的工程图。

二、规格参数

仪器型号		SV2010	SV3020	SV4030
工作台	大理石台面尺寸（mm）	360×260	460×360	560×460
	玻璃台尺寸（mm）	239×139	339×239	439×339
	运动行程（mm）	200×100×100	300×200×200	400×300×200
外形尺寸约（mm）		610*×610×830	670×810×1540	820×930×1550
仪器重量（kg）		150	275	375
测量与瞄准系统		摄像机：康斯德数码相机
		目镜（×）:1/0.5（选配）
		变焦物镜倍率：0.7~4.5× 物方视场：3.5/7~0.5/1.1mm
		显示器总倍率：30/18~200/120× 数显解析度：0.001mm
		X，Y坐标值错误≤（3+L/150）μm （L为被测长度单位：mm）
照明：表面光源与投射光源均用LED，亮度可调电源：220V（AC），50HZ，30W

三、技术参数

四、仪器软件功能介绍

1. 尺寸测量：角度、直径、半径、点到线的距离、两点间的距离、两圆偏心距、圆心距、圆心到边的距离、R角等。

2. 形位公差：测量工件的真圆度、真直度。

3. 标注功能：能像CAD一样完整的标注所有尺寸。

4．绘图：多点画线、多点画圆，计算机自动捕捉，从而提高精度，减少人为误差，修改功能让您的绘图随心所欲。

5. 逆向工程：可将实时影像中的实际工件外形进行描绘，形成完整的工程图。

6. 拍照功能：可将实时影像保存为JPEG格式，亦可将带绘图尺寸的实时影像保存为JPEG格式。

7. R角功能：独特的取圆弧R角方式，减少人为误差。

8. 客户坐标：可在实时影像中实际工件自行设定坐标原点及X轴方向，无需摆正，即可测量工件上任何线性尺寸，标注坐标位置。

9. 资料统计：您将测量之数据输出进行分析。

10．鸟瞰图：可观察已绘出的工件图形，具有类似CAD的放大缩小功能，并能在全图中进行尺寸标注，与影像中的标注同步。

11．自动捕捉图形线条的各节点：可以自动捕捉线的起点、中点、端点，两线交点圆心等节点。

12．NURBS曲线：可根据产品外形的不规则曲线画出样条曲线。
