一．简介

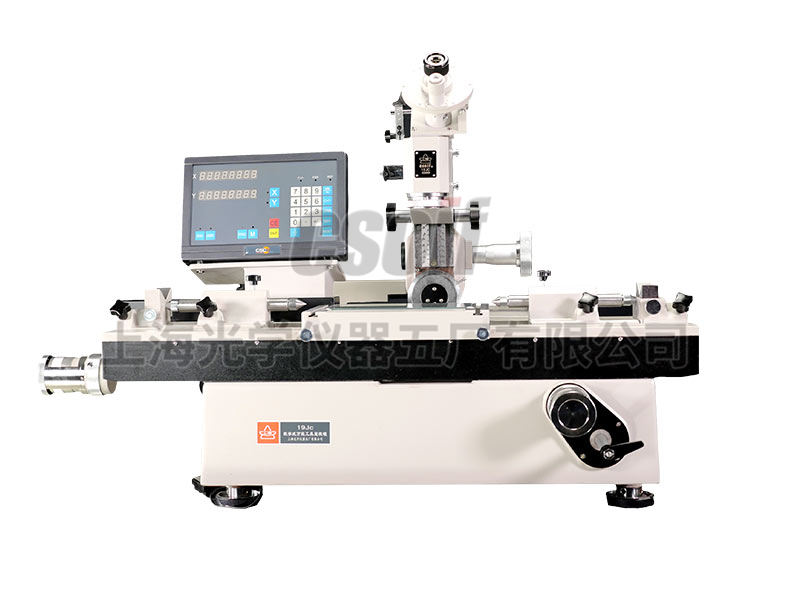

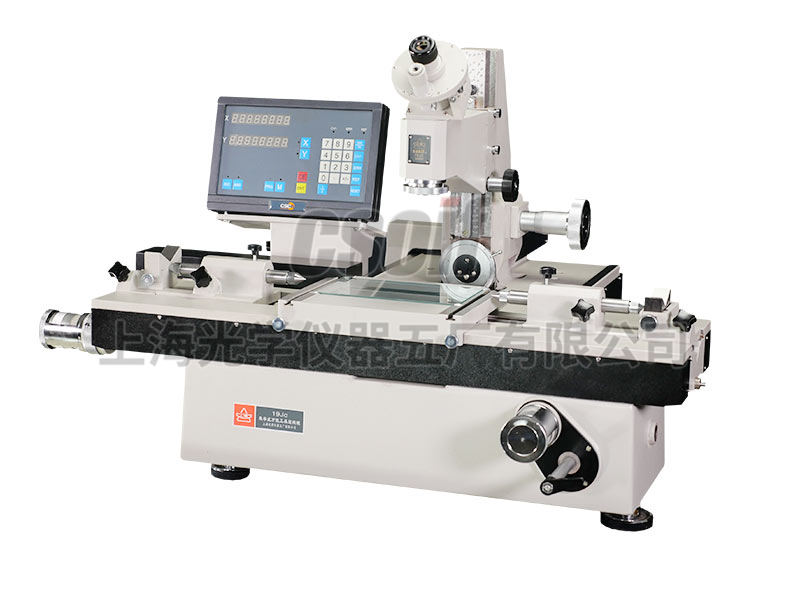

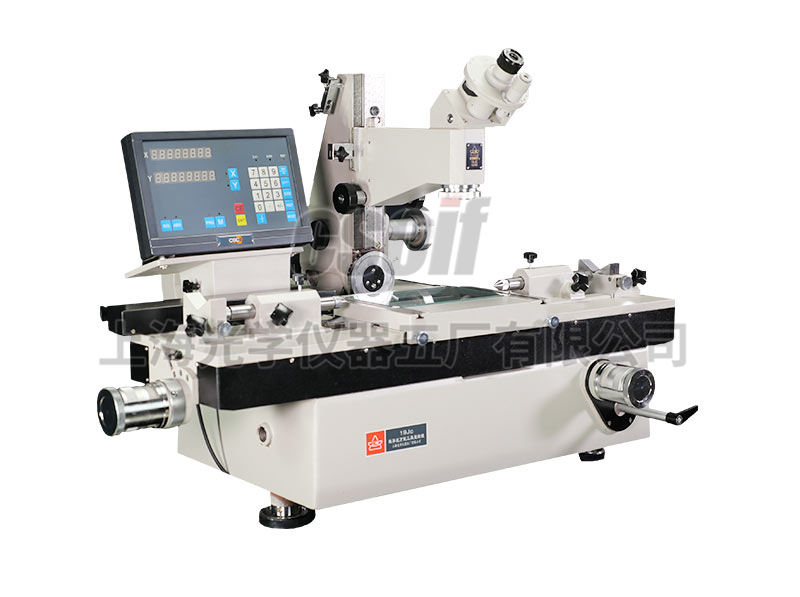

19JC数字式万能工具显微镜是本公司专业生产几十年的经典计量检测仪器，是19J系列产品中的基础机型。几乎包容了所有几何量检测的一切手段，仪器功能全、精度高及操作简便、经久耐用，是精密机械行业的常规装备，也是各级技术监督、计量检测部门的有效检测依据，是科研、教学领域的得力助手。
19JC采用光栅细分和数字化技术，具有读数直观和一致性好等特点，提高了工作效率，进一步扩大了使用范围。
仪器的数显表有数据输出接口，可扩展连接二维数据采集器及计算机测量操作系统，升级为19JPC微机型万能工具显微镜。
二．仪器主要技术规格
| Ｘ、Ｙ坐标 | 测量范围： | 200×100㎜ | 分辨率： 0.0001㎜ |
| 瞄准显微镜 | 升降行程： | 120㎜ | |
| 力臂倾斜范围： | 左右各15度 | 分度值： 10′ | |
| 照明光阑调节范围： | φ3～φ32㎜ | 分格值： 1㎜ | |
| 测角目镜 | 角度测量范围： | 360° | 分度值： 1′ |
| 轮廓目镜 | 角度测量范围： | ±7° | 分度值： 10′ |
| 圆弧分划板： | 曲率半径： | R0.1～100㎜ | |
| 螺纹分划板： | 普通螺纹螺距 | t = 0.25 - 6㎜ | |
| 梯形螺纹螺距 | T = 2 - 20㎜ | ||
| 光学分度头 | 测量范围： | 360° | 分度值： 1′ |
| 光学定位器 | 测头直径： | Φ3±0.1㎜（实际直径值的极限检定误差不大于0.5μm） | |
| 测量力： | 0.1±0.03N | ||
| 最大测量深度 | 15㎜ | ||
| 玻璃工作台 | 玻璃台面尺寸： | 215×130㎜（外形尺寸：268×225㎜） | |
| 顶针架 | 最大夹持直径： | Φ100㎜ | |
| 最大夹持长度： | 被测件直径 ≤ 55㎜时： 750㎜ | ||
| 被测件直径 ＞ 55㎜时： 600㎜ | |||
| 高顶针架 | 最大夹持直径： | Φ180㎜ | |
| 最大夹持长度： | 600㎜ | ||
| V形架 | 左V形架前后调节范围： | 前后各5㎜ | |
| 右V形架高低调节范围： | 向上15㎜；向下3㎜ | ||
| 最大承载量 40㎏ | |||
| 物镜放大倍数标志值Tag | 1× | 3× | 5× | |
| 总放大倍数Total | 用测角或轮廓目镜 | 10× | 30× | 50× |
| 用双像目镜 | 15× | 42× | 65× | |
|
物方视场 （㎜） | 用测角或轮廓目镜 | φ20 | φ6.6 | φ4 |
| 用双像目镜 | φ13 | φ4.7 | φ3 | |
|
工作距离 （㎜） | 用测角或轮廓目镜 | 81 | 90 | 65 |
| 用双像目镜 | 47 | 85 | 63 | |
三、仪器精度
温度要求
⑴工作室的温度应为20±2 ℃；
⑵ 工作室的温度变化每小时≤0.5 ℃；
⑶ 被测件和仪器的温度差≤0.5 ℃
在满足所规定温度要求的条件下，仪器有如下保证：
①X 、Y 坐标 用玻璃毫米分划尺进行检定时，仪器的最大不准确度：（1 + L / 100）μm 式中L = 测量长度 单位：㎜，仪器的分划尺按修正表进行修正时：X向不大于0.0035㎜，Y向不大于0.0025
② 测角目镜 测量角度的最大不准确度： 不大于1′
③ 双像目镜 合像的不稳定性： 不大于0.0005㎜，合像的不正确度： 不大于 0.001㎜
④ 光学分度头 最大不准确度： 不大于30"
⑤ 光学定位器 测量的不稳定性： 不大于0.001㎜，测量的不准确度： 不大于0.0015㎜
四、仪器重量、外形尺寸
主机净重： 约250㎏
主机外形尺寸：（X×Y × Z）：980 ×1020 ×640
