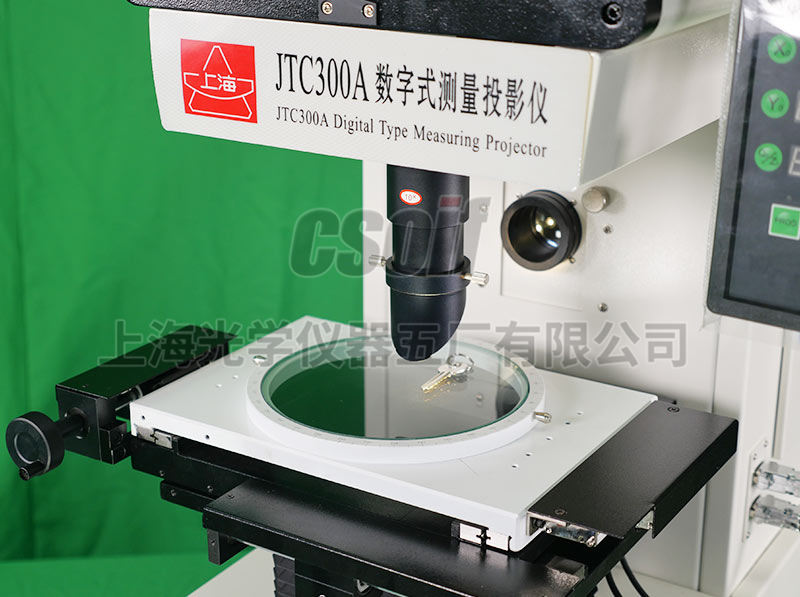

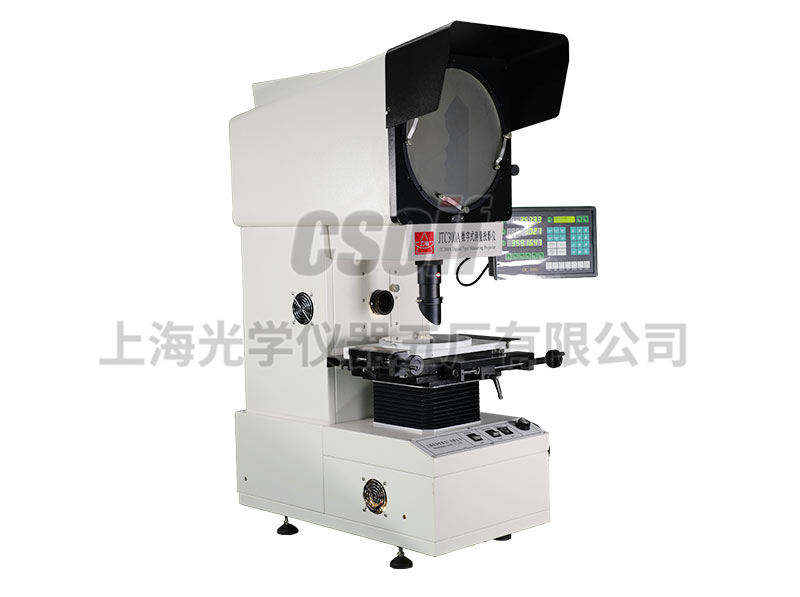

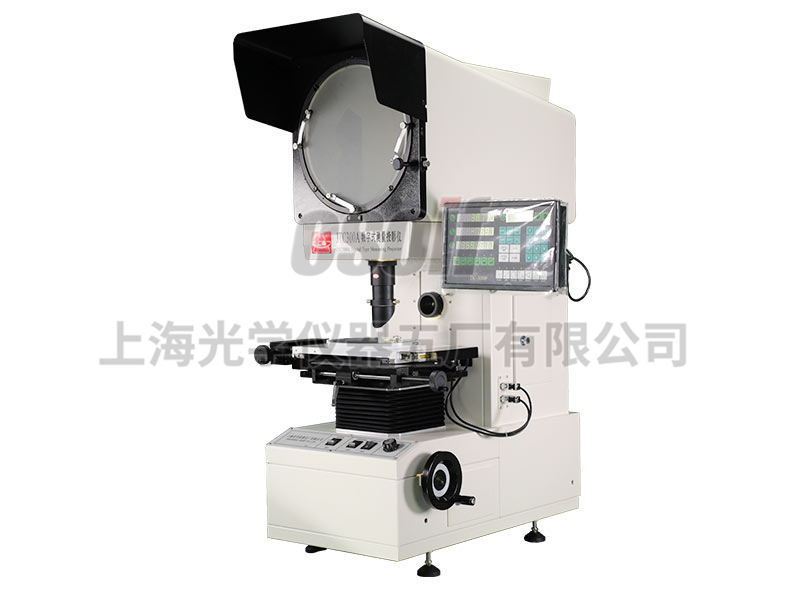

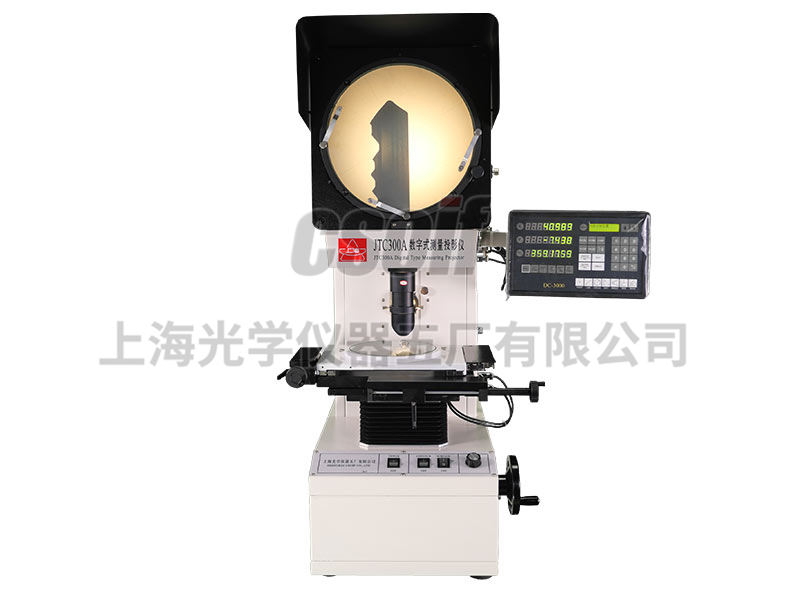

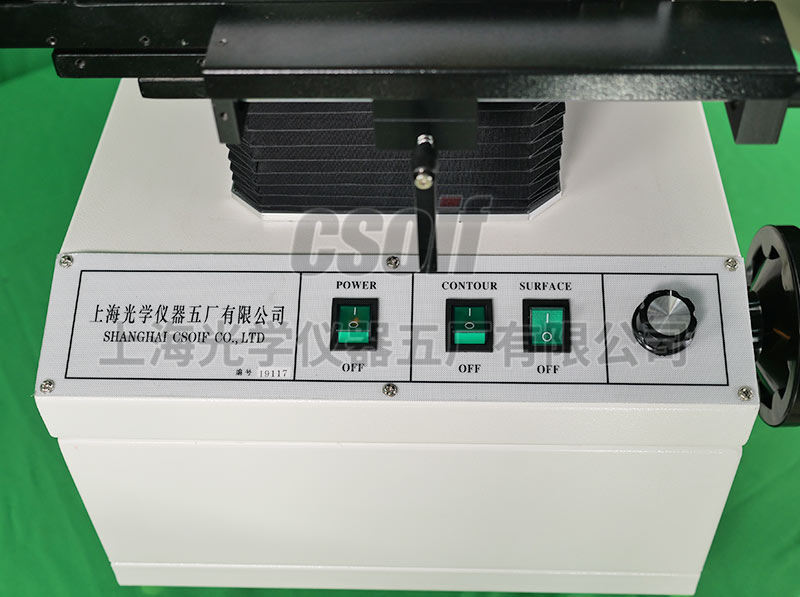

JTC300A数字式测量投影仪

简介：数字式测量投影仪是光、机、电一体化的精密高效测量仪器，分反像与正像两种，广泛用干机械、仪表、电子、轻工等行业，院校、研究所以及计量检定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮螺纹、齿轮、成型铣刀等。

24小时咨询热线
400-660-9257

详细介绍

一、用途
数字式测量投影仪是光、机、电一体化的精密高效测量仪器，分反像与正像两种，广泛用干机械、仪表、电子、轻工等行业，院校、研究所以及计量检定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮螺纹、齿轮、成型铣刀等。

二、特点
仪器光学系统品质优良，物镜成像清晰，放大倍倍率准确，在透射光照明下，轮廓测量误差小于0.08%；测量示值误差可达(3+L／75)μm，L为被测量长度(单位：mm)

三、参数

仪器型号			JTC300A(JTC300B)-1505				JTC300A(JTC300B)-2010
工作台	金属台尺寸（mm）		320×220				355×200
	玻璃台尺寸（mm）		φ190				260×150
	X座标行程（mm）		150				200
	Y座标行程（mm）		50				100
	仪器测量精度		4+L／50				4+L／50
	X，Y座标数显解析度：0.001
投影屏	尺寸（mm）：φ312，使用范围>φ300（刻有米字线）
	投影旋转范围：0~360°
	旋转角度数显解析度：1′或0.01°
	放大倍数	10×(必备)			20×(选购)	50×(选购)		100×(选购) (仅JTC300A可选)
	物方视场	φ30mm			φ15mm	φ6mm		φ3mm
	物方工作距	85.17mm			81.94mm	16.99mm		16.39mm
	反射方式	外反射			外反射	内反射		内反射
	调焦行程	70mm
数据处理系统	3000型多功能数据处理系统
仪器照明	透射与反射照明光源均为24V，150W卤钨灯
仪器电源	220V（AC），50/60HZ，总功率350W
冷却方式	强制风冷（3只轴流风扇）
外形尺寸	长×宽×高（mm）			720×390×100			720×390×1100
仪器重量	单位：kg			175			175
