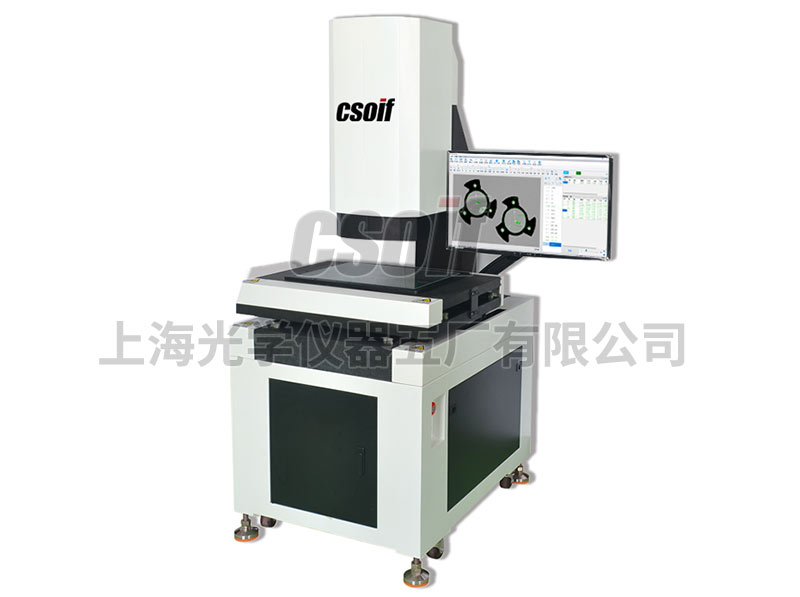

FLM拼接系列闪测仪-上海光学仪器五厂有限公司

详细介绍

一、规格参数

型号	FLM32PJ-2	FLM43PJ-2	FLM54PJ-2
XY轴测量范围(mm)	300200200	400300200	500400200
机台移动方式	自动
单视野测量范围	86*57
外部尺寸（mm）	1170x700x1707		1353x886x1707
重量（kg）	280	300	400
承重（kg）	20
图像传感器	2000万像素工业相机
镜头	双远心光学镜头
平台移动测量精度（μm）	±(3.0+L/200) *以标准块为被测产品
平台未移动测量精度（μm）	±2.0
重复性（μm）	±2.0
最小显示单位（mm）	0.01
景深（mm）	150
光源	1000级程控光源。轮廓光：远心平行光源表面光：LED环形光,外接同轴光
图像处理	IVT先进图像分析方法，256灰度等级，20:1亚像素处理技术
软件	IVT-VISION-OneKey
工作环境	温度：22℃±5℃ 湿度：20～80%
	振动：＜0.002mm/s，＜15Hz
电源	220V/50Hz

二、仪器特点

1、打破传统的测量工具。

FLM拼接系列闪测仪
2、大口径高景深，实现全视野范围成像清晰，低畸变。

3、高分辨率相机，采用1200万-4300万像素高分辨率数字相机。
4、软件采用先进的20：1亚像素图像边缘处理。

5、最小二乘法回归处理可自动祛除毛刺和异常点，对特征位置的影响降至低点。
FLM拼接系列闪测仪
6、高效的批量测量测量范围内一次性可测量大于20000个尺寸，100个尺寸测量时间小于1秒，大幅缩短测量时间，提高测量效率。

7、多个工件任意摆放，自动识别，批量测量。

三、软件特点

完全自主研发，软件界面简洁、功能强，易学习；采用我司自主研发的畸变校正技术，保证在视野的各位置、各角度测量结果稳定精准；自主研发的图像拼接技术，保证拼接误差小于0.003mm。

FLM拼接系列闪测仪

1、自动匹配工件，任意放置，一键测量。可自动搜索匹配并调出用户程序。可框选建立匹配、多个位置框选组合建立匹配、用测量元素建立匹配、可导入CAD建立匹配。可建立程序组，实现工件多个面翻面测量。

2、全面的测量元素：

点、**点、线、**线、圆（中心坐标，半径、直径、真圆度、周长、面积，最大半径、最小半径）、弧、矩形（中心坐标，长、宽、周长、面积）、椭圆（中心坐标，长轴、短轴、周长、面积）、键槽（中心坐标，长、宽、周长、面积）、导入CAD轮廓扫描比对、轮廓PV、面积对比、圆柱直径、密封圈（通过周长计算半径、密封圈最大半径、最小半径、厚度）、测量结果再计算（最大值、最小值、平均值、求和）、二维码识别、条码识别。

3、标注：

距离、X距离、Y距离、半径、直径、角度。

4、形状误差评定：

直线度、圆度。

5、位置误差评定：

平行度、垂直度、对称度、同心度、位置度。

6、坐标系转换

笛卡尔坐标（X，Y）与极坐标（R，θ）可方便选择。可即时转换测量值的基本单位mm、inch、mil。坐标平移、坐标旋转，建立工件坐标系。

7、测数据

可以自定义EXCEL模板，可以指定输出单元格。软件自带CPK模板，可以计算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk。

8、其他

①软件语言：多国语言可选，语言包开放，可定义翻译修改。
