产品简介

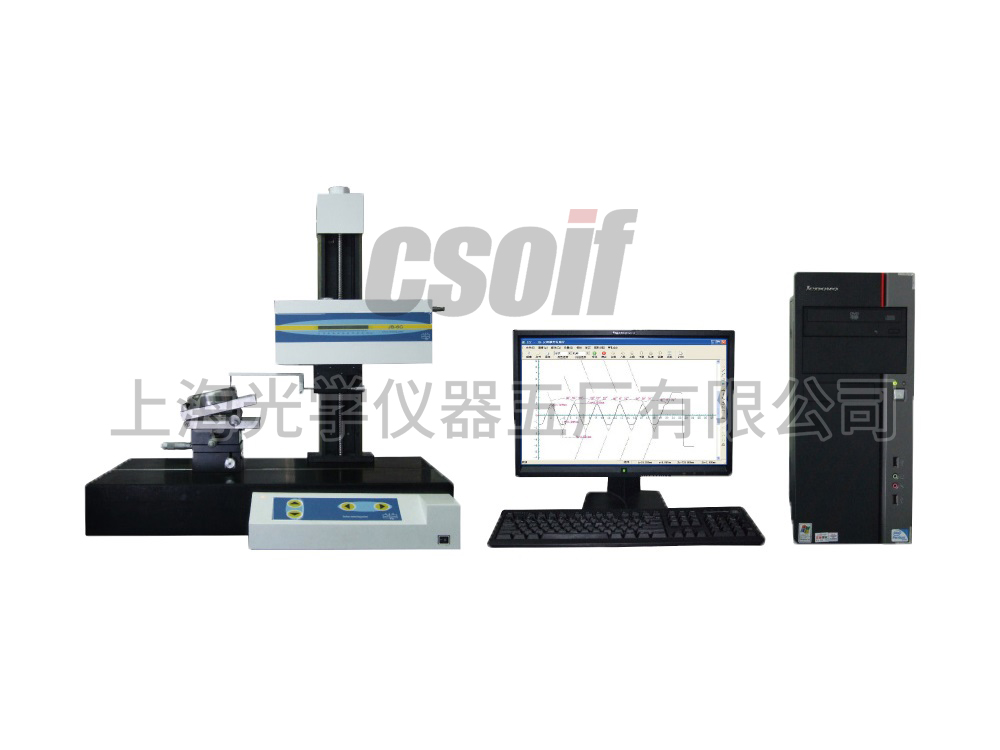

JB-4C精密粗糙度仪是一种高精度触针式表面粗糙度测量仪器，该仪器可对平面，斜面，外圆柱面，内孔表面，深槽表面，圆弧面和球面等各种零件表面的粗糙度进行测试，并实现表面粗糙度的形状、轮廓等参数测量，还能测量工件的TP台阶。仪器使用方便，测量精度高重复性稳定。
仪器配有电脑及专用测量软件，运用先进的无噪声机械定位装置，可选定被测零件的不同位置，设定各种测量长度进行自动测量，评定段内采样数据达3000个点。所有的测量数据和曲线可在屏幕显示或打印输出，所以在汽车配套行业、机械、模具加工、科研单位、大专院校等各大行业中广泛使用。
仪器符合**标准GB/T3505-2000, GB/T6062-2001, GB/T10610-1998,以及国际标准ISO5436, ISO11562的要求。
技术规格
| 型号 | JB-4C |
| 测试参数 | Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt, Lr,Ln和Rmr(Tp)曲线等 |
| 轮廓图形的垂直放大倍率 | 10，20，50，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000，500000或自动 |
| 粗糙度测量范围 | Ra 0.01 – 50 μm |
| 取样长度 | L: 0.08 ,0.25, 0.8,2.5 mm |
| 评定长度 | Ln:1L,2L,3L,4L,5L可任选 |
| 仪器评定取样 | 4000点 |
| 分辨率 | 0.001 μm |
| 示值误差 | ±5 % |
| 测量重复性 | ± 3 % |
| 测量工件最大高度 | 300mm |
| 传感器可测 | 平面、斜面、内孔表面、外圆柱面、深槽表面，圆弧面，球面等各种零件的表面粗糙度. |
| 天然金刚石触针 |
标准型,高度<8mm 小孔型 触针半径:2um,测力: 4 mN |
| 驱动箱的滑行速度 | 2mm/s |
| 驱动箱升降形式 | 智能设计：上下自动升降，触针碰到被测工件**点时会自动停止 |
| 移动速度 | 0.5 mm/sec |
| 线性区 | 垂向640 um |
| 台阶和Pt测量范围 | 100 um |
| 分辨力 | 0.1 um |
| 轴向测量范围 | 60 mm |
| 轮廓图形 | 直接轮廓，滤波轮廓 |
| 轮廓图形的X、Y放大比 | 自动选定 |
| 滤波器 | ISO 2CR滤波器 |
| 小孔测量范围 | ≥ Ø5 mm |
| X-Y工作台 |
旋转角度±10° |
| 轴承内外圈尺寸 |
内圈最大外径280mm 外圈最小孔径12mm 厚度≤160 mm |
| 打印纸规格 | A4纸 |
| 仪器电源 | 220 VAC±10%, 50Hz |
| 大理石工作台尺寸 | 640×400×100mm |
| 仪器毛重 | 150 kg |
仪器标准配置清单
1.支柱及大理石底座1件
2.控制器1件
3.驱动装置1件
4.传感器1件
5.X-Y工作台1套
6.V型台1块
7.A/D转换卡1块
8.信号线1根
9.信号控制线1根
10.标准型触针1根
11.小孔型触针1根
12.粗糙度样板1块
13.测量软件及安装盘1套
14.电脑
