产品简介

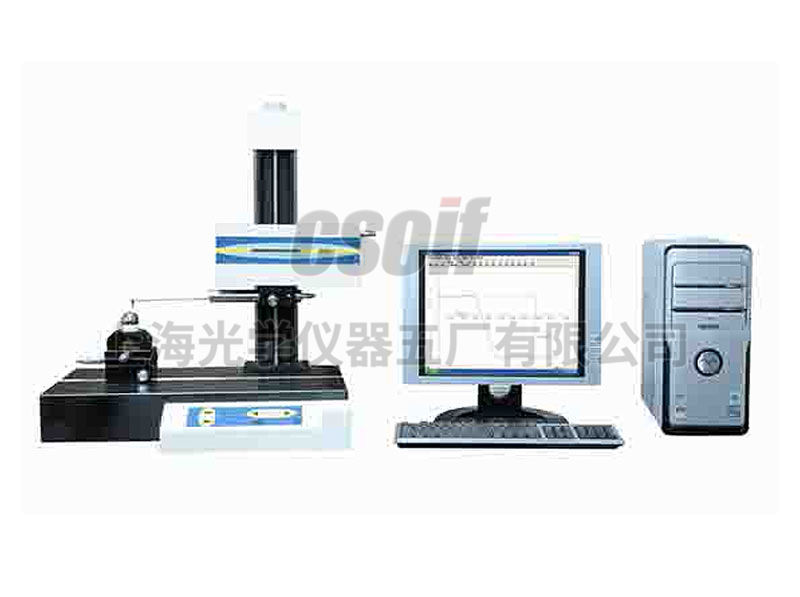

JB-5C轮廓粗糙度测试仪是二合为一的精密测量仪器，广泛应用于机械加工、汽车、轴承、机床、摸具、精密五金、光学加工等行业。仪器驱动箱提供了行程为100、120、150毫米不同规格的高精度直线基准导轨，传感器沿导轨作直线运动，位移量采用精密光栅位移传感器进行数据采集。从而建立X坐标测量单位，在Z轴方向采用从10 mm至20mm两种规格差动式电感传感器，驱动箱可通过水平调节钮作±10度的水平调整，并可分别通过控制箱的操作键或软件界面进行水平和垂直方向的移动，对于采样形状可以任意按比例放大，仪器带有电脑及专用测量软件，在WINDOWS XP操作系统下的测量软件操作直观方便，功能丰富，精度高，稳定性好，并方便打印输出和文件保存。
可测量各种精密机械零件的粗糙度和轮廓形状参数。用拟合法可评定半径、角度处理，圆处理，点线处理，两圆中心距角度、距离等。从而可测量直线度、凸度、沟心距、倾斜度、槽深，槽宽，沟边距，沟心距垂直距离、水平距离、台阶等形状参数。
此款仪器已可同国外进口仪器性能相比，各方面指标已达到国际标准，仪器符合**标准GB/T3505-2000, GB/T6062-2001, GB/T10610-1998,以及国际标准ISO5436, ISO11562,ISO4287的要求。详细指标见技术参数。

技术规格

型号	JB-5C
粗糙度测量：
测试参数	Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt, Lr,Ln,RSk,RΔq,Δa,λq,λa,R3t,Rt1,Rt2,Rt3,RT4,rt5等，Rmr(Tp)曲线
粗糙度轮廓图形放大倍率	10，20，50，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000，500000或自动
粗糙度测量范围	Ra 0.01 – 10 μm以上
取样长度	L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意设定
评定长度	Ln:1L,2L,3L,4L,5L可任选Selectable
仪器评定取样	100000点
分辨率	0.001 μm
示值误差	±5 %
测量重复性	±3 %
测量工件最大高度	370mm
传感器可测	平面、斜面、内孔表面、外圆柱面、深槽表面，圆弧面，球面等各种零件的表面粗糙度
天然金刚石触针	标准型,高度<12mm 小孔型5mm 触针半径：2μ 触针静态压力0.004N
驱动箱的滑行速度	2mm/sec
驱动箱升降形式	自动升降Auto
移动速度	0.5 mm/sec，1mm/sec
线性区	垂向640 um
台阶和Pt测量范围	1mm
轴向测量范围	100mm
轮廓图形	直接轮廓，滤波轮廓
轮廓图形的X、Y放大比	自动选定
滤波器	ISO 2CR滤波器
小孔测量范围	≥Ø5 mm
X-Y工作台	旋转角度±10° X-Y移动范围15 mm
轴承内外圈尺寸	最大外径350mm 厚度160mm 外圈最小孔径15mm
打印纸规格	A4纸
轮廓测量：
测量范围：	X：100mmZ：10mm
形状测量功能	要素：点、线、顶、谷、交点、接点、中线。分析：坐标差、距离、角度、半径、轮廓度等。
传感器量程：	1mm(粗糙度)，10mm（轮廓）
范围与分辨率之比	65,536:1
形状图形放大倍率	1，2，3，4，5，10，20，50，100，120，150，200，250，300，350，400，450，500
半径误差	0.1%-1.0%
轴向测量范围	100mm
采样速度	0.5mm/秒，1mm/秒
移动速度	2mm/秒
上下左右移动范围：	X：100mmZ:370mm
触针长度	18mm和6.5mm
触针针尖半径	10μm
触针针尖角度	长针11度，短针30度
测力	0.01-0.02N
选购件	可选测量工件最大高度：500mm
仪器电源P	220 VAC±10%, 50Hz
大理石工作台尺寸	700mm×400mm×100mm
仪器毛重	160 Kg

仪器标准配置清单

支柱及大理石底座1件控制器 1件驱动装置 1件传感器 1件 X-Y工作台 1套角度调整工作台1套 V型台 1块平口夹具 1只粗糙度标准型触针1根	粗糙度小孔型触针 1根轮廓触针(标准，小孔各2根)共4根 A/D转换卡 1块信号线 1根信号控制线 1根粗糙度样板 1块轮廓标准球 1套测量软件及备份光盘 1套
联想商用电脑及惠普喷墨打印机1套
