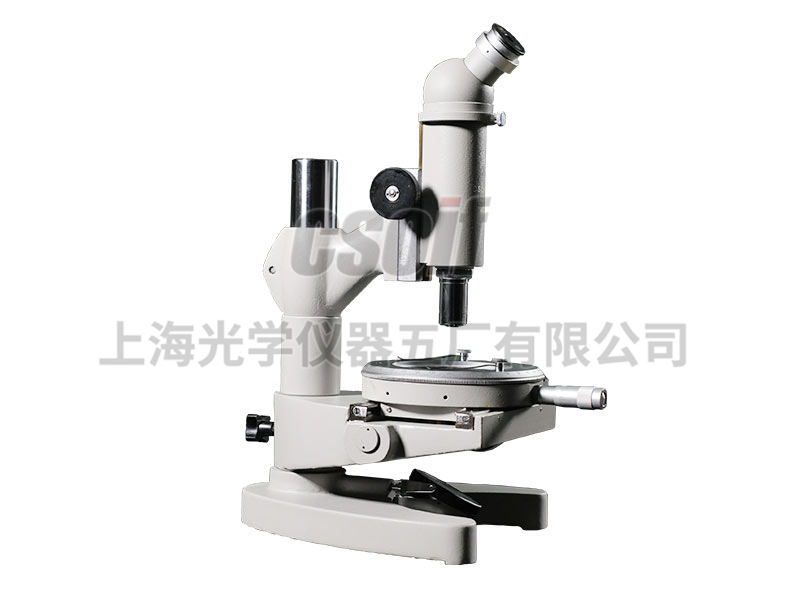

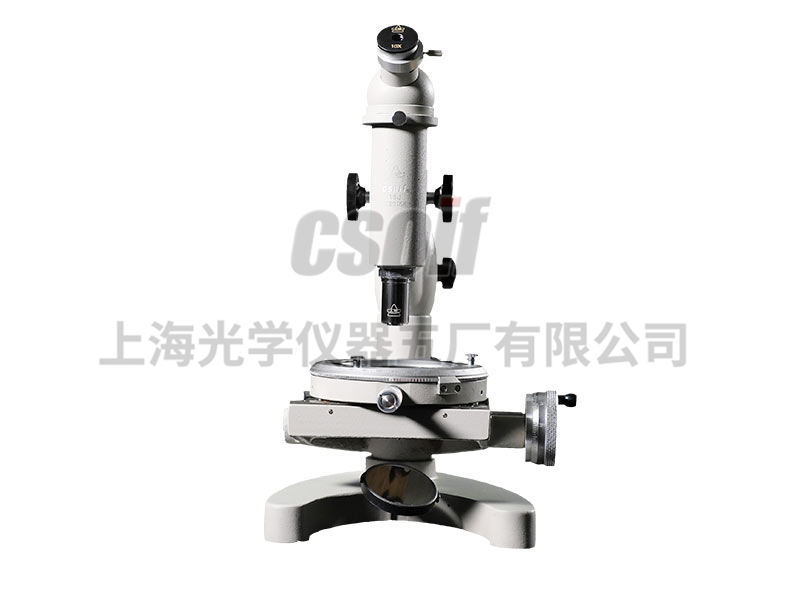

15J测量显微镜

一、用途：
测量显微镜是光学计量仪器之一，它结构简单，操作方便，适用范围广泛，主要用途如下：
1.直角坐标中测定长度，例如测定孔距，基面距离，刻线宽度，键槽宽度，狭缝宽度，通孔外圆直径等等。
2.转动度盘测定角度，例如对刻度盘，样板、量规，钻孔模板及几何形状复杂的零件进行角度测量。
3.用作观察显微镜，以比较法检查工作表面光洁度，鉴定冶金工业的矿石标本。检定印刷照相制版，检验纺织纤维等等。

二、规格：

测量工作台读数装置主要规格
X—轴移动测量范围：50mm
Y—轴移动测量范围：13mm
测微器分度值：0.01mm
测量台转动范围：不限
测量台刻度盘分度范围：0° -360°
测量台刻度盘之分度值：1°
测量台刻度盘游标读数示值：6′
测量精度：
仪器示值误差：±(5+L/15)μm
仪器示值误差:包括测量误差与仪器系统误差。
注：测量地点温度变化（20°C±3°C） L—被测件长度（mm）

三、仪器之主要尺寸：
测量台与物镜之间最大距离：80mm
测量工作台直径：120mm
仪器外形尺寸（长×宽×高）：262×220×325mm
仪器重量：约10.6㎏

另配照明器为：15JA测量显微镜
