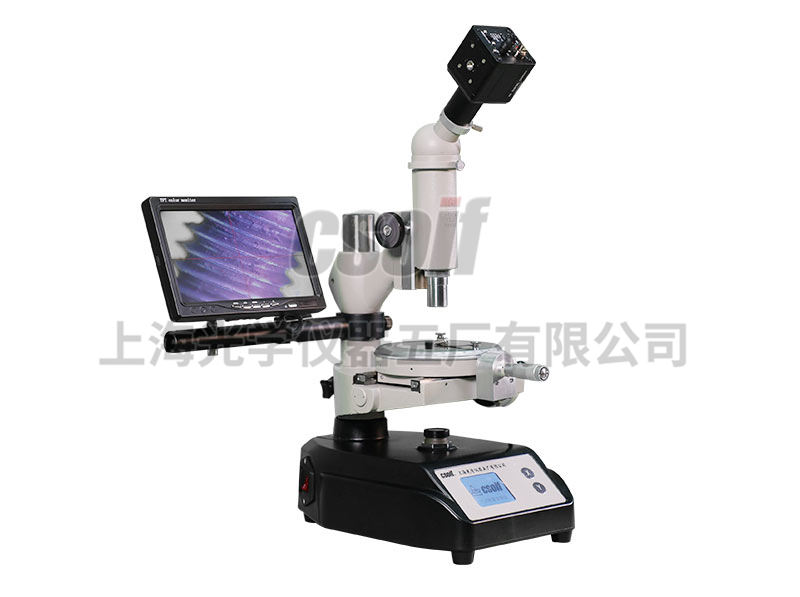

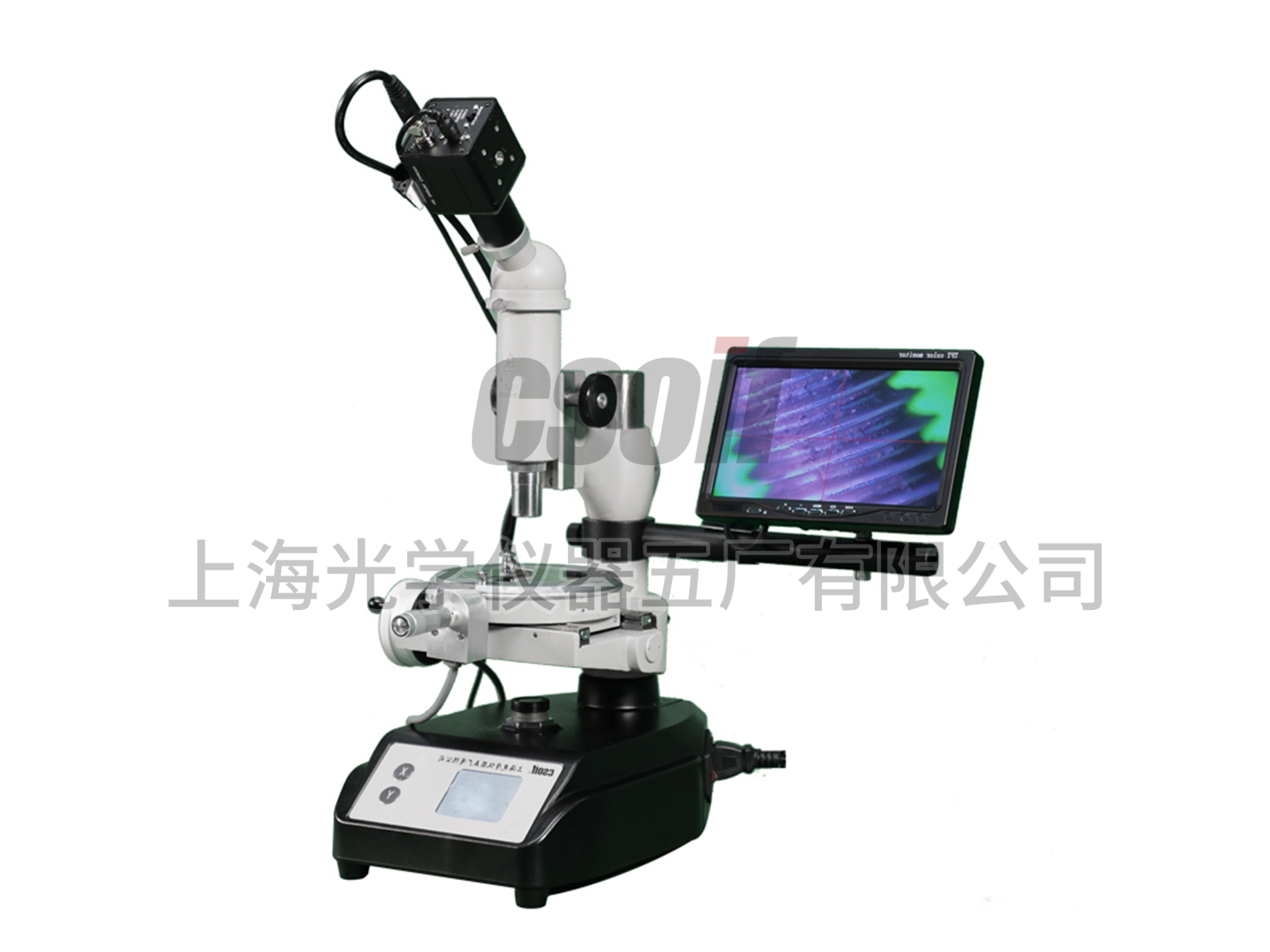

15JF-V视频测量显微镜

一、用途
15JF-V视频测量显微镜是由本公司设计在15JF数显测量显微镜机型上的升级产品，配置数码摄像系统和高清显示屏，从而减少因人而异产生的观察误差，使测量结果一致性提高；大大减轻了长时间作业时人眼的疲劳度。并升级了对长度、圆弧和角度物理量的自动化算法，使测量更简单、准确。该机型是本公司原厂产品15JF主机是光学计量仪器之一种，它的结构简单，采用3”TFT显示屏直读，操作方便，适用范围广泛，主要用途如下：
1. 直角坐标中测定长度，例如测定孔距，基面距离，刻线宽度，键槽宽度，狭缝宽度，通孔外圆直径等等。
2. 转动度盘测定角度，例如对刻度盘、样板、量规、钻孔模块及几何形状复杂的零件进行角度测量。
3. 用作观察显微镜，以比较法检查工作表面光洁度，鉴定冶金工业的矿石标本。鉴定印刷照相制版，检验纺织纤维等等。

二、规格：

测量工作台读数装置主要规格：
采用LED上下可调光源，X、Y测量结果均采用3”TFT显示屏直读，公英制转换
X轴测量范围：50mm
Y轴测量范围：13mm
数显分辨率：0.0005mm
测量台转动范围不限
测量台刻度盘分度范围：0°~ 360 °
测量台刻度盘之分度值：1°
测量台刻度盘游标读数示值：6′
测量地点温度：（20°C±3°C）
测量精度：仪器准确度误差±(5+L/15)μm
注：L—被测件长度（mm）
高清摄像头：1200线彩色CCD视觉工业相机
高清液晶显示屏：7英寸高清显示屏，分辨率1024×600

三、主要尺寸：
测量台与物镜之间最大距离：80mm
测量工作台直径：120mm
主机外形尺寸（长×宽×高）：262×220×425mm
仪器重量：约12kg
