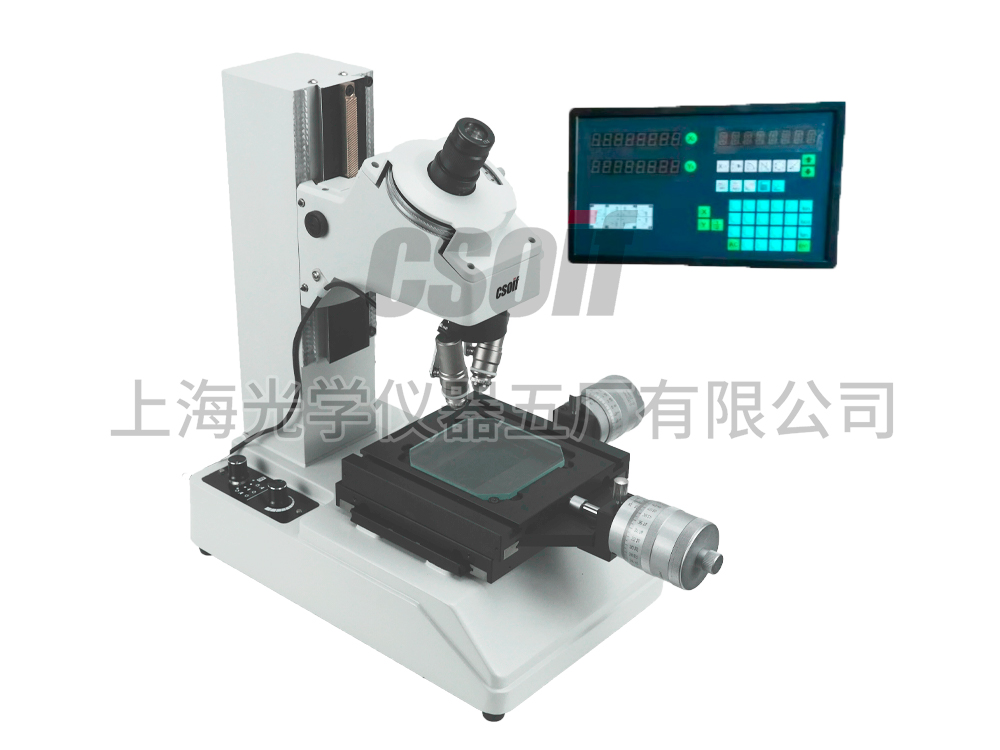

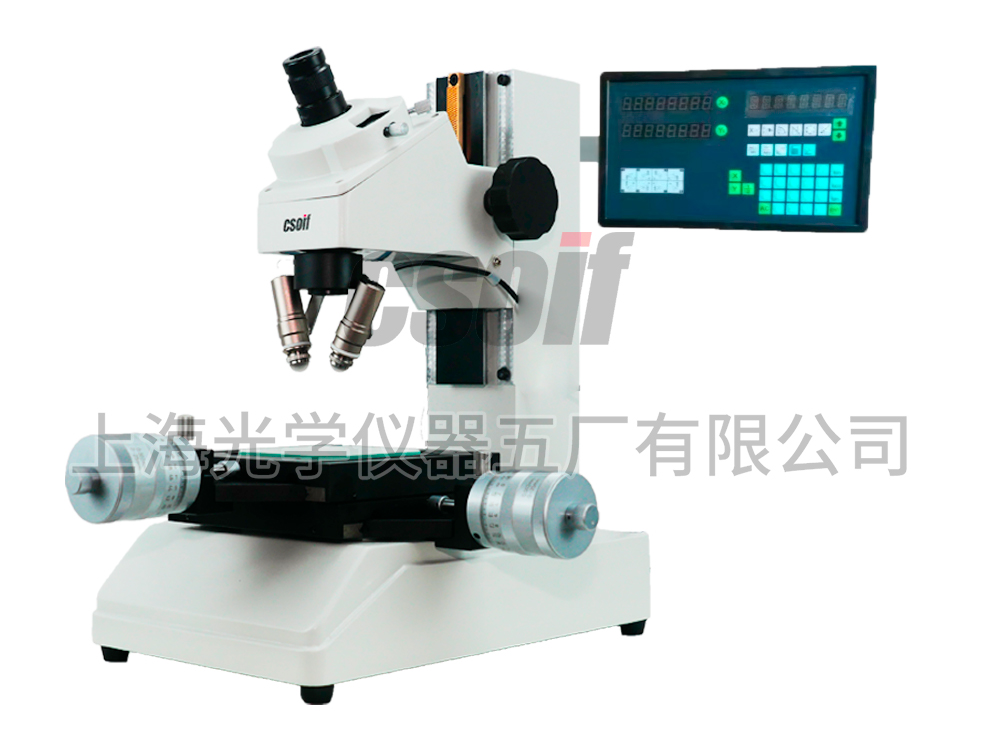

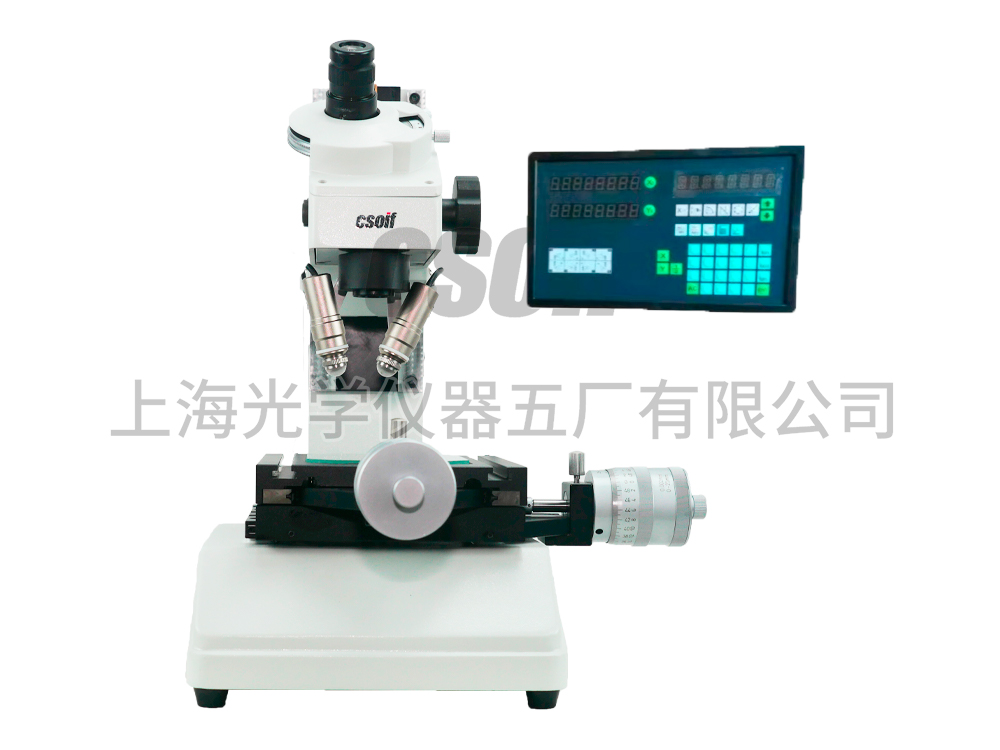

XGJ-1C数显型小型工具显微镜

一、用途

XGJ-1数显型小型工具显微镜由物镜、目镜、XY坐标工作台、角度盘、反射照明器、透射照明器、数显表、电源等组成，布局紧凑、使用方便。在工厂或计量室等部门可用于进行工具或机械零件的长度测量和角度测量。

二、技术参数

1. 显微镜放大率：30×（目镜15×、物镜2×）

2. 测量范围：

纵向行程 0—50mm

横向行程 0—50mm

角度测量范围  0—360°

3. 分划值：

度盘的分划值    1°

游标的分划值    6′

4. 数显表分辨率： 0.0001mm

5. 载物台面尺寸：152×l52mm

6. 载物玻璃有效尺寸：96mm×96mm

7. 最大载重量(玻璃上面)：5kg

8. 读数装置测微头移动量：50mm

9. 聚焦：工件最大高度：110mm

10. 聚焦方式：手动（粗动）

11. 照明装置：透射照明装置带绿色滤光片，无级调节亮度 反射照明装置单灯倾斜反射照明

12. 电源输入：220V或 110V

三、仪器成套性

1.小型工具显微镜主机       1台

2.内六角扳手               1把

3.2#钟表螺丝刀             1把

4.灯泡 24V 0.11A            2只

5.保险丝250V 0.5A            1只

6.灯泡专用具                 1只

7.工作台玻璃                 1块

8.数显表                     1个
