PLM-1500/PLM-1503/PLM-1530偏光显微镜-上海光学仪器五厂有限公司

详细介绍

一、用途

PLM-1500/PLM-1503/PLM-1530偏光显微镜主要用于鉴别具有双折射特性的物质，是药理学、地质学和机械、冶金等部门用来研究结晶、矿物、岩石和金相组织的重要工具。产品配置无应力平场消色差物镜与大视野目镜，高精度偏光载物台，优良的偏振观察附件等。可在透射偏光、反射偏光与透/反射偏光状态下获得良好的显微图像，仪器机械性能优良，观察舒适，操作方便，是厂矿企业、科研院所进行检测、研究与教学的理想仪器。

二、特点

1. 可选透射照明，落射照明或者透反射照明。

2. 配置无应力平场物镜(中心可调)与大视野目镜。

3. 粗微动同轴调焦机构，粗动松紧可调，带限位锁紧装置，微动格值: 2μm。

4. 旋转式载物台，360°等分刻度,游标格值6'，中心可调，带锁紧装置，工作台垂直有效行程可达 30mm。

5. 6V20W卤素灯照明，亮度可调。

三、技术规格

1、标准配置：

型号		PLM-1500 (透射照明)	PLM-1530 (透反射照明)	PLM-1503 (反射照明)
目镜		大视野 WF10X (Φ18mm)
		分划目镜 10X (Φ18mm) 0.10mm/div

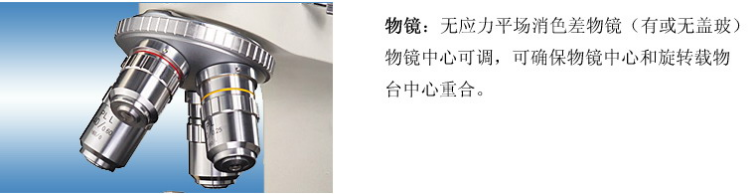

物镜 (中心可调)		无应力平场消色差物镜(盖玻片:0.17mm) PL 4X/0.10	无应力平场消色差物镜(无盖玻片) PL 5X/0.12
		无应力平场消色差物镜(盖玻片:0.17mm)PL 10X/0.25	无应力平场消色差物镜(无盖玻片)PL L 10X/0.25
		无应力平场消色差物镜(盖玻片:0.17mm)PL 40X/0.65 (弹簧)	无应力平场消色差物镜(无盖玻片)PL L40X/0.60 (弹簧)
		无应力平场消色差物镜(盖玻片:0.17mm)PL 60X/0.85 (弹簧)	无应力平场消色差物镜(无盖玻片)PL L 60X/0.75 (弹簧)

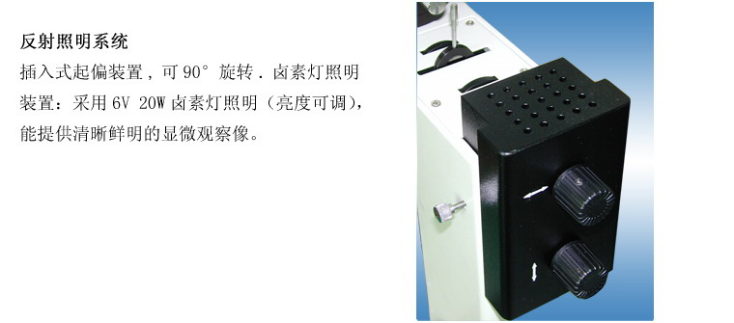

反射照明	起偏器	可旋转
	光源	6V 20W 卤素灯,亮度可调
透射照明	起偏器	可360°旋转，有0、90、180、270四个读数
	集光器	卤素灯照明适用
	光源	6V 20W 卤素灯,亮度可调

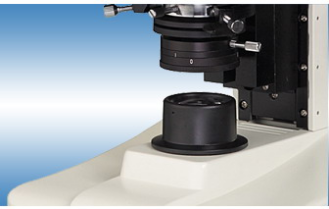

	阿贝聚光镜	N.A. 1.25 可上下升降

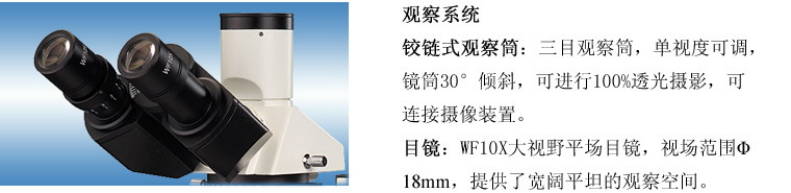

目镜筒		三目镜,倾斜30˚,可进行100%透光摄影

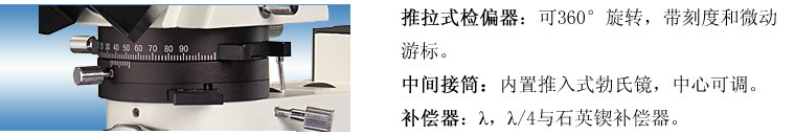

中间接筒		内置检偏器, 可自由切换正常观察与偏光观察,90°旋转，带刻度,游标格值12'
		推入式勃氏镜，中心可调
		λ补偿器
		λ/4 补偿器
		石英锲补偿器
转换器		四孔(外向式滚珠内定位)
调焦机构		粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置

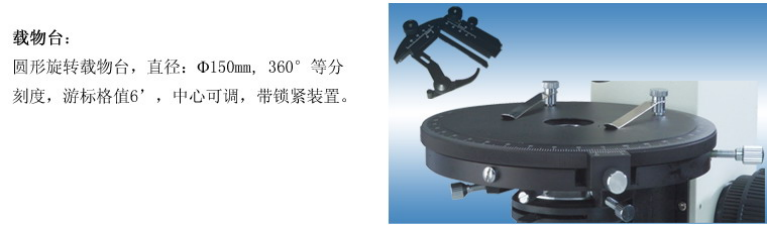

载物台		旋转式载物台,直径：Φ150mm，360°等分刻度,游标格值6'，中心可调，带锁紧装置

2、选配件：

名称	类别/技术参数
目镜	大视野 WF16X(Φ11mm)
物镜 (中心可调)	无应力平场消色差物镜(盖玻片:0.17mm) PL 20X/0.40
	无应力平场消色差物镜(盖玻片:0.17mm) PL 100X/1.25 (油,弹簧)
	无应力平场消色差物镜(无盖玻片) PL L 20X/0.40
	无应力平场消色差物镜(无盖玻片) PL L 50X/0.70
	无应力平场消色差物镜(无盖玻片) PL L 80X/0.80
	无应力平场消色差物镜(干式) (无盖玻片) PL L 100X/0.85 (弹簧)
转换器	四孔(外向式滚珠内定位),可调节物镜中心
移动尺	移动范围:30mmX25mm
CDD接头	0.5X
数码摄像头	USB输出：≥300万像素
