一、用途
表面粗糙度测量仪适用于实验室和生产现场，可测量多种机加工零件的表面粗糙度，包括平面、斜面、外圆柱面，曲面，小孔，沟槽及车轴等，根据选定的测量条件计算相应的参数，在液晶显示器上清晰地显示出测量结果和轮廓图形。
二、特点
1、机电一体化设计，体积小，重量轻，使用方便；
2、高精度电感传感器；
3、采用DSP芯片进行控制和数据处理，速度快，功耗低；
4、GAUSS滤波器；
5、128×64 点阵OLED液晶屏
6、内置锂离子充电电池及充电控制电路，容量高、无记忆效应，连续工作时间大于20小时；
7、具有自动关机、记忆及各种信息；

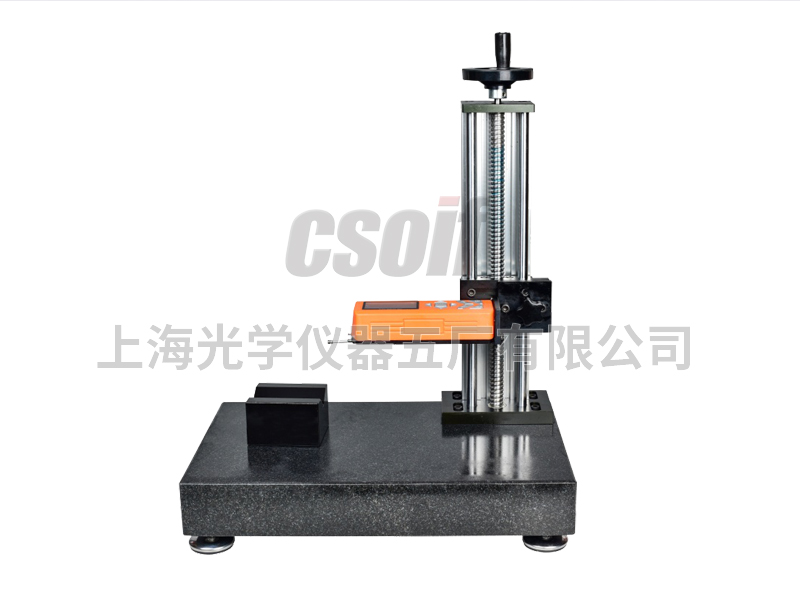

8、可选配曲面传感器、小孔传感器、测量平台、接长杆等附件
9、兼容ISO、DIN、ANSI、JIS多个**标准；
10、系统语言可中英文切换，开机默认中文系统
11、单位可按顺序更改：工制→英制；默认值为工制。
三、技术参数
| 名称 | 内容 | |||
测量 范围 | Z轴（垂直） | 200μm | ||
| X轴（水平） | 15mm | |||
| 分辨率 | Z轴 （垂直） | 0．01μm/±20μm | ||
| 0．02μm/±40μm | ||||
| 0．04μm/±80μm | ||||
测量 项目 | 参数 | Ra、Rq、Rsm、Rsk、Rz、Rt、Rp、Rv、Rc、Rco | ||
| 标准 | ISO,ANSI,DIN,JIS | |||
| 图形 | 支承率曲线，粗糙度轮廓，直接轮廓 | |||
| 滤波器 | GAUSS滤波器 | |||
| 取样长度(lr) | 0.25,0.8,2.5mm | |||
| 评定长度（ln） | Ln= lr×n n=1~5 | |||
| 传感器 | 测量原理 | 位移式差动电感式 | ||
| 触针 | 天然金刚石，90锥角，5μm针尖半径 | |||
| 测力 | <4mN | |||
| 导头 | 硬质合金，滑行方向半径45mm | |||
| 滑行速度 | lr=0.25, Vt=0.135mm/s | |||
| lr=0.8, Vt=0. 5mm/s | ||||
| lr=2. 5, Vt=1mm/s | ||||
| 返回 Vt=1mm/s | ||||
| 示值误差 | 不大于±10% | |||
| 示值变动性 | 不大于6% | |||
| 电源 | 内置锂离子充电电池，用DC5V,800mA充电器充电 | |||
| 外形尺寸 | 158x63.5x46mm | |||
| 重量 | 约300g | |||
| 工作环境 | 温度：- 20℃ ~ 40℃ 湿度：< 90% RH | |||
| 储存运输环境 | 温度：- 40℃ ~ 60℃ 湿度：< 90% RH | |||
测量范围：
| 参数 | 显示范围 |
| Ra,Rq | 0.005μm ~ 16μm |
| Rz,R3z,Ry,Rt,Rp,Rm | 0.02μm ~ 160μm |
标准配置：

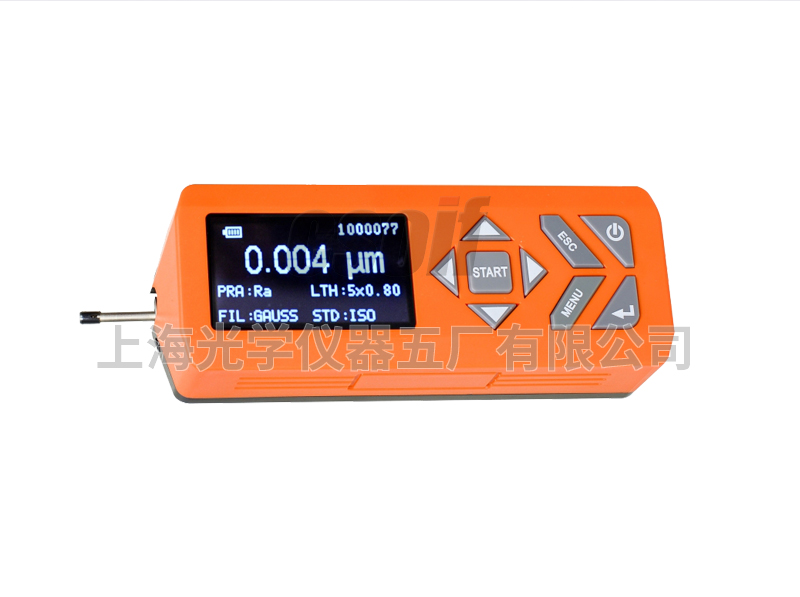

| SHT-180粗糙度仪主机 | 1台 | 标配传感器 | 1个 |
| 多刻线标准样块 | 1块 | 可调支架 | 1个 |
| 电源适配器 | 1套 | 说明书 | 1个 |
| 合格证 | 1个 | 保修卡 | 1个 |
