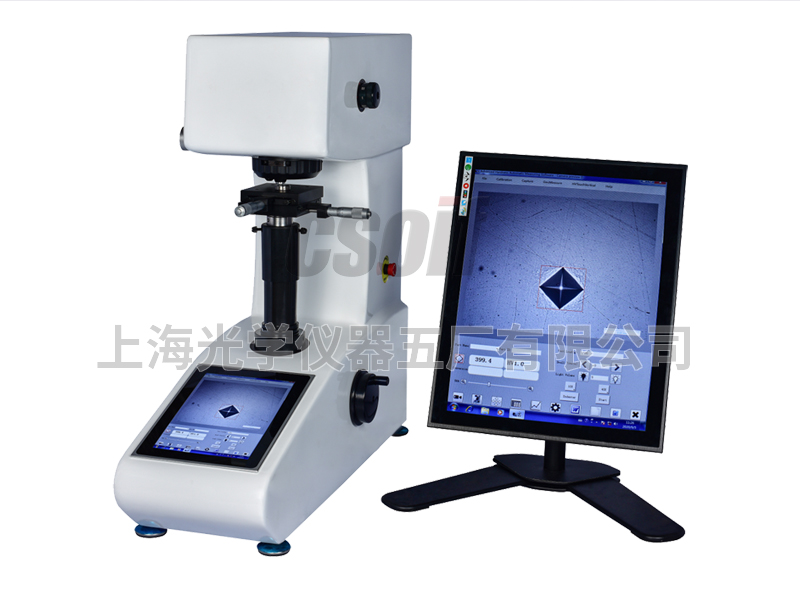

PCHVT-1000Z 智能一体 PC控制集成智能化视觉 硬度计

一、用途

集成智能化视觉硬度计，只需操作一台触摸平板电脑，轻松搞定测量！而且测试所需的全部参数都可直接在电脑上选择，修改，分析。PC端通过通讯协议与硬度计相串连，实现控制硬度计的机械运动部位，可实现:自动多功能塔位，物镜与压头自动识别，自动加载，自动保荷，自动卸载，灯光亮度。通过链接内置CCD测量采集系统，可实时在PC上显示清晰压痕图像动态，还可直接锁定压痕自动测量硬度值，自动保存测试数据，生成报告。操作非常简单快速，消除人为测量误差。集成智能化视觉硬度计，以平板电脑为平台，通过互联网可扩展更多应用功能，也可外接显示器、打印机等设备。侧摇 升降丝杆采用蜗轮蜗杆结构，传动平稳。

本机配备了维氏自动测量控制系统：可以进行每次加载荷和每次读取压痕的逐次实验。采用了观察方便的ccd摄像头、可在显示器上直接观察测量压痕，测量**度高，避免人工测量误差。对于设定试验条件，显示结果等均可清楚快捷地操作及显示。通过测量控制软件，可在内置计算机上进行操作方便，实现单点测量可随机测量多点、统计测量数据，任意设定两点或多点测量点的间距作渗层深度测量 可沿X或Y两个方向测量、统计测量数据，根据用户输入的判定值自动计算硬化层深度.统计演算、换算、显示曲线判断是否合格等.可测量零件长度图形保存打印等。工业平板电脑一体化，USB扩展；搭载Windows **操作系统，I7处理器内置CCD图像自动测量系；压痕直观显示，硬度自动测量；自动记录测量数据，可生成硬度-深度曲线，保存成WORD文档。

广泛应用于钢铁，有色金属，金属箔，硬质合金，金属薄板，微观组织、渗碳，渗氮和脱碳层，表面硬化层，电镀层，涂层、玻璃，晶片。

二、特点

①软件特点：

1、硬度计控制: 系统提供串口通信控制硬度计操作如转物镜、加载、设置保载时间、调节灯光亮度、试验力调节反馈等；

2、自动测量：系统自动测量压痕,并自动绘制硬化曲线，更新统计结果等；

3、手动测量：系统提供手动测量，方法包括四点测量和对角测量；

4、硬度值转换、修正、有效验证: 系统可同时将测得的显微维氏硬度值转换到其它多个硬度标尺如HB、HR等；可对球面圆柱面样品测量值进行修正；可对样品测量值进行有效验证；

5、数据统计：自动计算测量硬度的平均值、方差、Cp、 Cpk等统计值，并可选自动保存；

6、数据储存：单个测量数据和图像等可保存于一个文档供以后调出，并可选自动保存；

7、测试报告: 自动生成WORD或EXCEL文档报表；用户可定制报表格式；标准格式包括每单个硬度测量值、统计值、压痕图像、和硬化曲线等；

8、努氏硬度: 可设置为努氏硬度测量；

9、断裂韧性: 可设置为测量压痕断裂韧性；

10、其它功能：显微图像处理与测量系统的所有功能，包括图像拍摄、标定、图像处理、几何测量、文档标注、相册管理、和定倍打印等；

②机器主要功能和特点：

1、 高级光学工程师设计的光学系统不仅图像清晰，还可作为简单的显微镜使用，亮度可调，视觉舒服，长时间操作不容易疲劳；

2、 内置PC上可直观显示硬度值，换算硬度，试验方法，试验力，亮度、保荷时间，测量次数，统计数据，上下限测量范围、测试时间等试验过程直观明了；

3、 光学系统亮度可调范围：0-100；

4、 可无限存储测试报告数据；

5、 试验力单位可以手动选择相互转换，转换单位为：（gf，N）

6、 可同时显示：最大值，最小值，平均值，最大误差等

7、 转换标尺，并可切换：**标准，美标以及国际标准，共可转换18个测量标尺：HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T、HV、HK、HBW；

8、 双物镜都可直接测量硬度，

9、可设置上下限测量范围，在主测量界面显示；

10、测量标尺可转换成HK努氏硬度；

11、操作系统可中英文转换；

12、内置测量系统可自动测量得出硬度值；

13、铸铝壳体一次成型结构稳定不变形，纯白汽车烤漆档次高，抗划伤能力强，使用多年依然光亮如新；

14、我司具备自行研发设计，生产加工的能力，我们的机器终身提供配件更换和维护升级服务；

三、技术参数

附件
