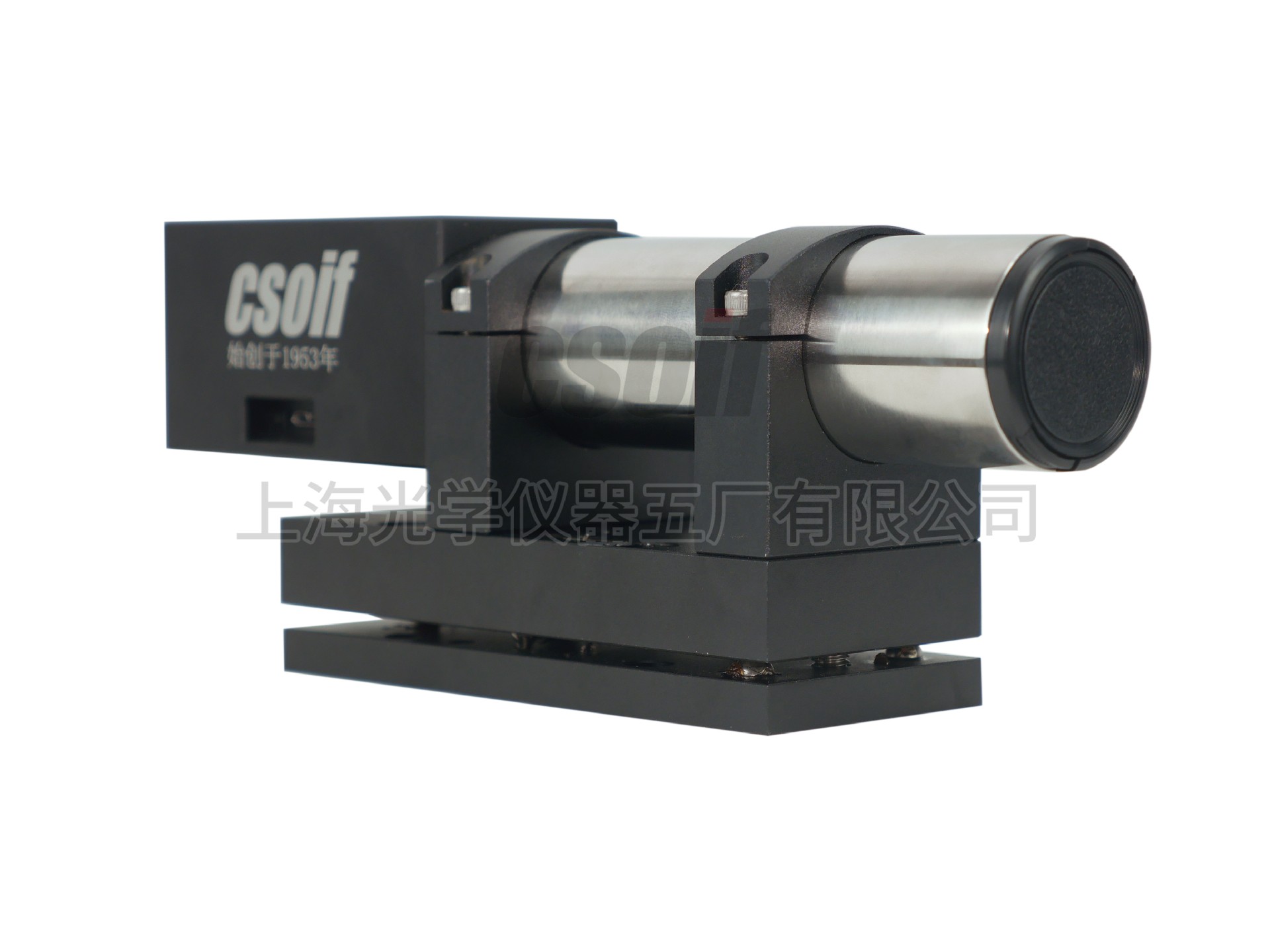

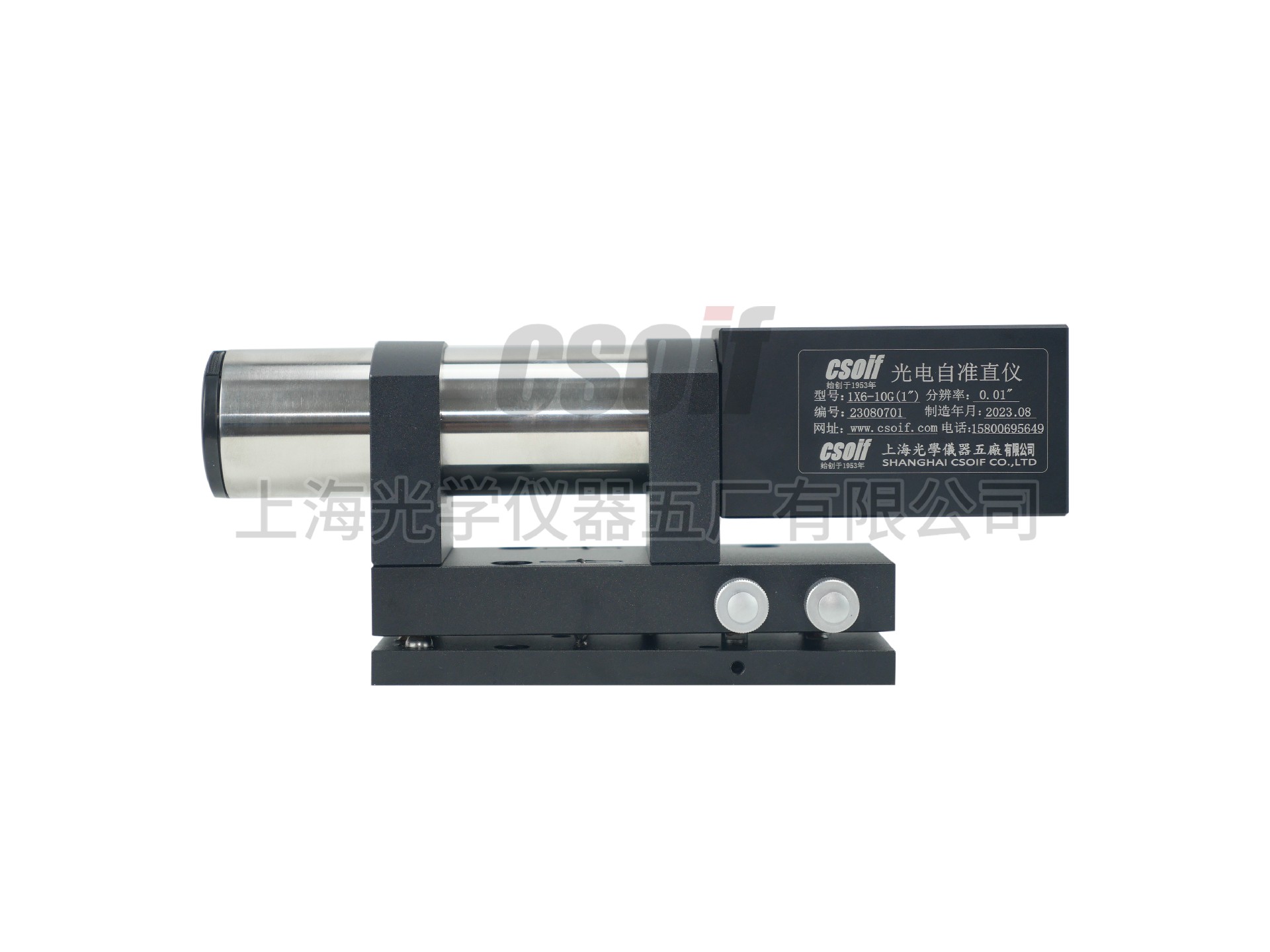

双轴光电自准直仪1X6(0.1")系列

自准直仪是一种用于检测平面反射镜微小角度变化的光学测量仪器，从功能上理解，自准直仪是将准直仪（或平行光管）和准直望远镜结合为一体的一台仪器。自准直仪通常由光源、分划板、分光镜、物镜以及望远接收部分构成，光学自准直仪的望远接收部分由分划板和目镜组成，通过人眼观测并结合机械测微装置完成测量，光电自准直仪的望远接收部分则由光电传感器完成接收和测量。

一、产品特点：

1.电脑USB供电，解决供电线束困扰

2.高灵敏度传感器，结合该仪器的光路结构使得设备可测量最小反射面到φ3mm (未镀反射膜K9玻璃)

3.高精度传感器，分辨率达0.001″，且具有超大视场测量范围

4.采用高稳定性冷光源，避免测量过程由于灯泡发热带来的误差，采用便携式模块光源组，后续更换光源更方便

5.可实时看到多个反射像，便于找像，并支持多目标数据输出（多目标数据输出为选配配置）

6.具备相对测量及**测量两种工作方式

7.X,Y两轴角度同时测量，并实时转换为两个方向线性值，保存每个点数据实时更新直线度数据

8.配备测控软件可实现无线测量，单人通过遥控控制即可完成测量

9.具有多种直线度评定方法（最小包容区域法、最小二乘法、两端点连线法），可选择从近到远或从远到近测量直线度

10.具有直线度测量拼接功能，突破设备测量距离限制，可测量无线长度直线度

11.测量结果可直接导出到外部文件（.csv格式）,便于储存及读取

12.通讯接口可支持labview、C语言等

二、产品适用：

1、用于机械零部 件形位公差的测量；1.须满足 GB/T 1958-2017《产品几何技术规范    (GPS)几何公差 检测与验证》、GB/T 17421.1- 1998《机床检验通则 第 1 部分 :在无负荷或精加 工条件下机床的几何精度》对直线度、平面度、 垂直度、平行度的测试要求。

2、功能：测量直线度、平面度、垂直度、平行度

3、炮筒、圆滚等内外圆同轴度测量；

4、安装自准直（自动角度调校）;

5、光学（角度测量）;

6、位置监测（角度）;

三、主要技术参数：

四、产品大全：
