双轴光电自准直仪1X5(0.5")系列

产品简介：
双轴光电自准直仪系列产品，是一款电子自准直仪结合了电子目镜技术、高分辨率图像传感技术和嵌入式数字图像处理技术，可同时对X、Y两个方向的角度进行测量，提供高精度测量有1秒、0.5秒、0.3秒等精度。具有易便携、高精度、高稳定性等一系列优点。

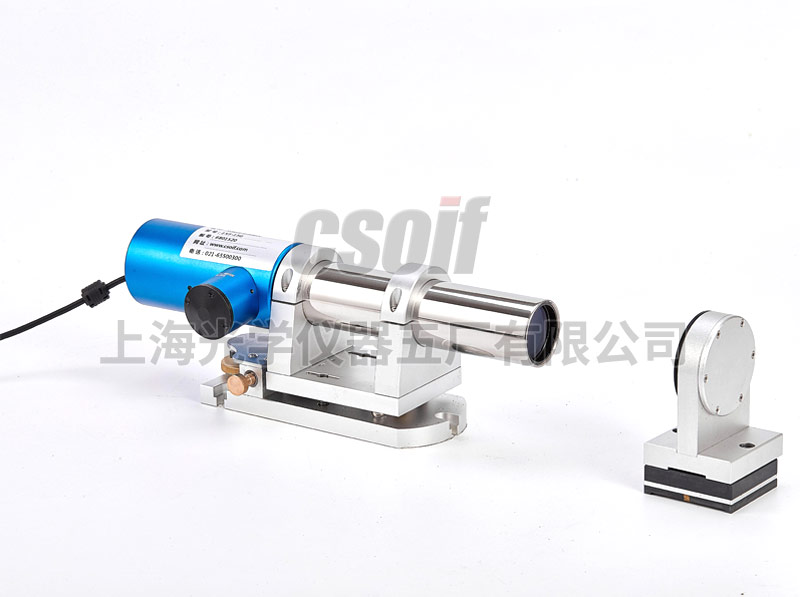

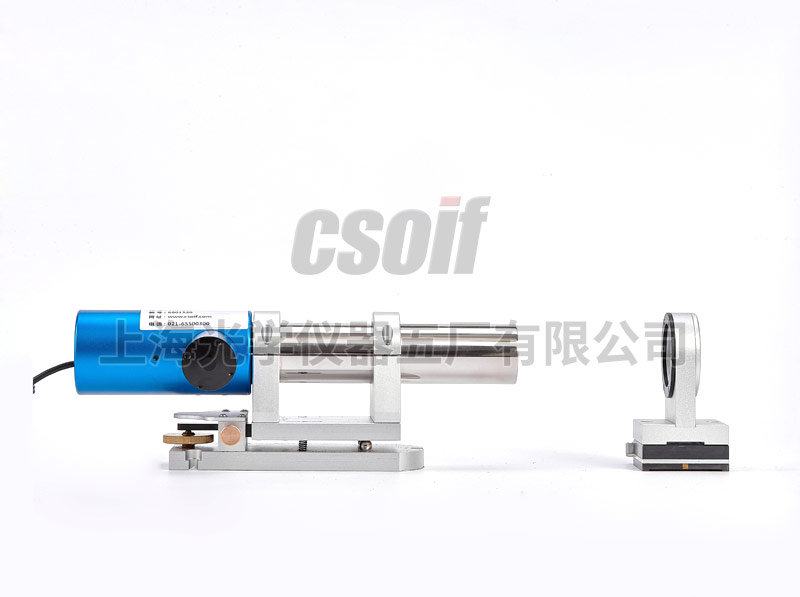

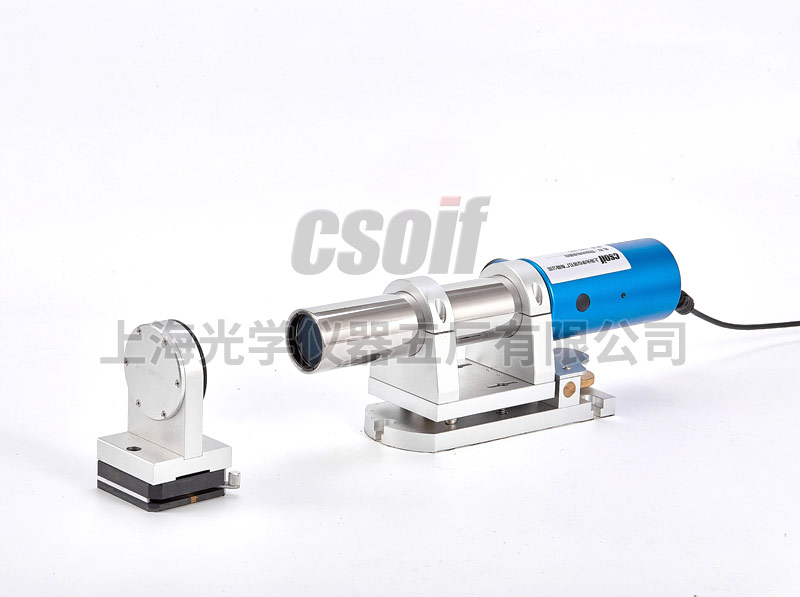

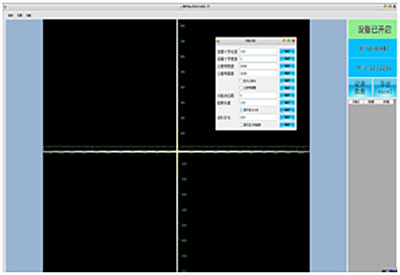

双轴光电自准直仪由电子读数头、物镜管、底座、反光镜、控制测量软件等构成。运行于显示控制器的测量软件可显示电子目镜及测量数据，主机采用USB2.0连接、采用半导体LED光源使用寿命长，LED具有发光效率高和发热量小的一系列优点并可将数据保存为Excel兼容格式；产品采用了小型化设计技术，为用户提供了高性价比的角度测量检测方案。用户可通过选配其它测量配附件及测量软件完成动态测量应用，包括对角度、直线度、垂直度、平行度、平面度、同轴度等的高精度测量。是精密机械制造、光学加工、计量实验室等传统光学自准直仪的理想替代产品。



产品特点：
☆双轴X、Y同时测量，方便高效
☆实时电子目镜技术，避免了人眼瞄准误差
☆高分辨率光电探测器，确保测量精度
☆长寿命LED灯源系统，经久耐用
☆多种测量软件以及配件满足不同测量需要
☆自动计算误差，自动描述曲线
☆多种精度多种规格可选，适合多种需求


典型应用：
☆精密机械安装定位
☆机械产品直线度、平面度、垂直度、平行度等精度保障
☆精密旋转台检测
☆航空航天光学产品装配及调整
☆物理及光学实验室


技术规格：

标准配置：

选配产品：
1.磁性底座

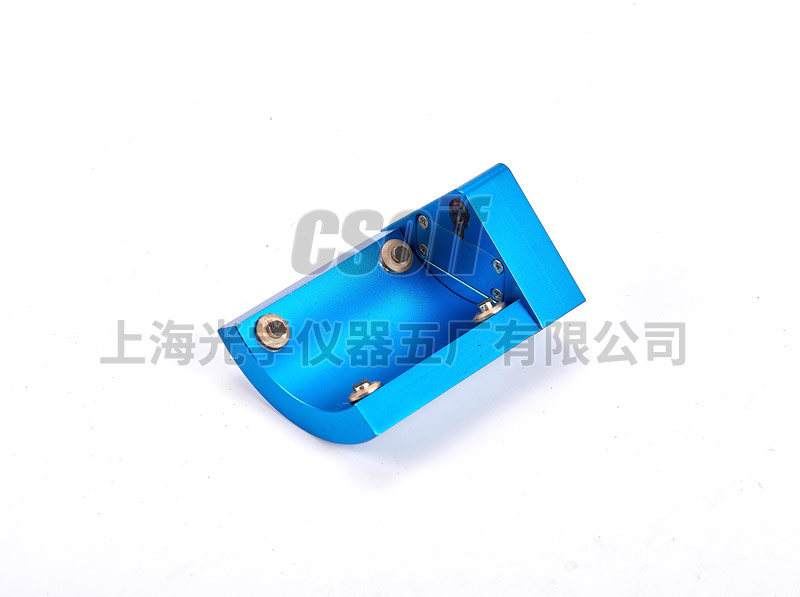

2.光学直角器
3.激光辅助找像器
4.金属多面棱体
5.可调桥板（测量平台的平面度专用）
6.精密三角架
7.平行度/垂直度误差分析模块
8.平面度误差分析模块
9.转台误差分析模块
