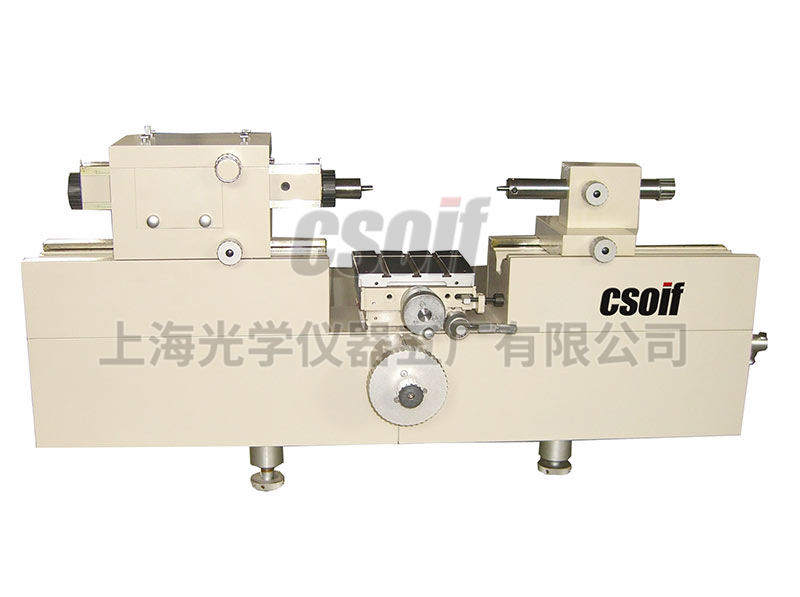

JDY-6万能测长仪

用 途
万能测长仪是一种用于**测量和相对测量的长度计量仪器，应用了阿贝比较原理和采用高精密的测量系统，因而具有较高的测量精度。该仪器主要应用于金属加工工业，特别是在机器制造、轴承制造、量具制造及精密工具制造和仪器制造等企业计量室和各级专业计量部门。
它与传统的万能测长仪不同的是：JDY-6数据处理型万能测长仪采用光栅数显技术，是光、机、电（算）一体化的高技术产品，大大提高了仪器的准确性和工作效率。又增加了多种附件。
主要测量对象有：
1. 轴、孔、塞规、环规、卡规、量棒、锥体、光滑圆柱形零件、较低等级的量块、带平行平面的零件等。
2. 内螺纹、外螺纹、螺纹环规、螺纹塞规的中径。25mm以上千分尺、千分表、百分表、杆扛千分表、杆扛百分表、内径表等
JDY-6型万能测长仪配有数据处理系统，该系统包括：计算机和数据处理软件、数显硬卡，测量结果可打印机输出。

规格参数：
1. 测量范围（mm）
a. 外尺寸 **测量：0～100   相对测量：0～700
b. 内尺寸 使用小测钩（最大伸入深度12，最大壁厚50）10～400，使用大测钩（最大伸入深度50，最大壁厚85）30～430
2. 用电测装置测量
a.用电测测钩：1～60mm
b.用万能测钩：14～112mm
3. 螺纹测钩
a.外螺纹中径测量 最大：200mm 螺距：0.5～6mm
b.内螺纹中径测量 使用小测钩时（螺纹小径从13～30）mm ，使用大测钩时 [螺纹小径从31起～（70-壁厚）×2] 螺距：1～6mm
4. 读数方式及显示当量： 数字显示，显示当量0.1μm 3.测量力（N）：0、1.5、2.5
5. 仪器示值变动性： a.外尺寸测量时 2δ≤0.3μm b.内尺寸测量时 2δ≤0.5μm
6. 仪器准确度：外尺寸**测量时， 仪器准确度≦： 0.5μm（20ºC±0.2 ºC情况下），内尺寸测量时， 仪器准确度≤： 1μm
7. 万能工作台：
a.安装面积约160×160 mm2
b.高度调节范围 （0～100）mm
c.横向行程 25 mm
d.绕Y轴倾斜 ±3°e.工作台转动 ±4°

f.允许荷重 10㎏
8. 测帽内径配合尺寸：Φ6H7
9. 测帽杆与测帽内径配合的外径尺寸：Φ6g6
10.仪器外形尺寸（mm）： 长×宽×高990×90×450
