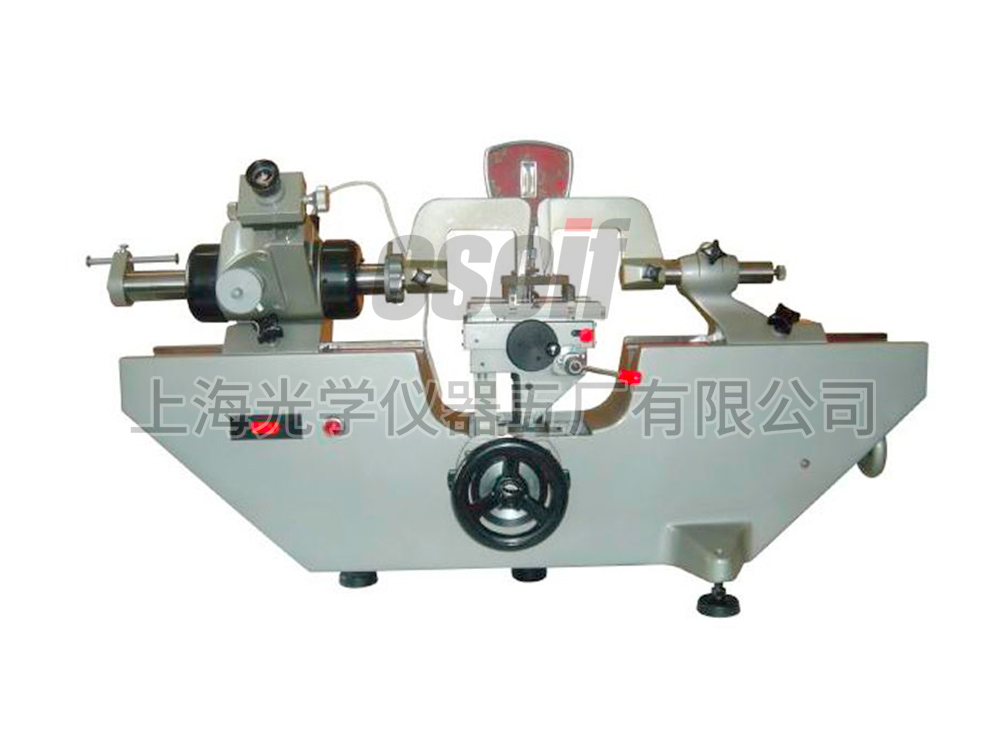

JDY-2 万能测长仪

一、用途

本仪器主要用于各种圆柱形，球形，平行平面等精密零件的外形，内孔尺寸的直接测量和比较测量，亦可进行内外螺纹中径等特殊测量，是各级计量室中常备的基本长度计量仪器之一。

二、使用范围

1. 外尺寸：平行平面零件的测量、球形零件的测量、在垂直位置的圆柱形零件的测量、在水平位置的圆柱形零件的测量。

2. 内尺寸：平行平面零件的测量、以内测量装置测内孔、以电眼装置测内孔、螺纹中径、外螺纹中经测量、内螺纹中经测量

三、技术参数

1.测量范围

① 外尺寸测量

a.不用顶针架时：（0-500）mm

b.用顶针架时：至180mm

② 内尺寸测量

a.外螺纹测量：≤180 mm

b.内螺纹测量：16～140 mm

③ 螺纹中径测量

a.外：至180mm

b.内：当深度从（10-50）mm时（10-200）mm

2.直接测量范围： 0～100mm

3.读数显微镜分度值： 0.001mm

4.仪器误差

 外尺寸测量：±(1+L/200)μm,

内尺寸测量：±(1.5+L/200)μm,

示值稳定性：≤0.4μm

5.万能工作台调节范围

①高度：（0-150）mm

②横向：（0-25）mm

6.顶针架

①跨度：200mm

②被测量圆柱形零件的直径：180mm（在长度小于85mm时）

7.仪器体积：950×390×049 mm

8.仪器重量：85 kg
