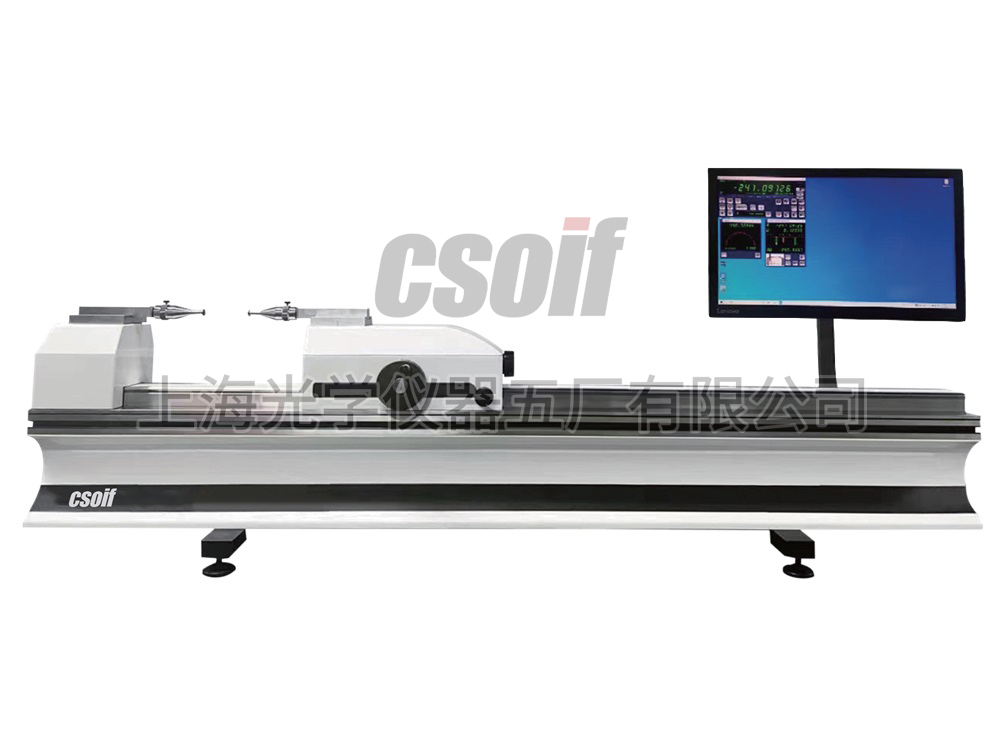

JDY-9系列高精度测长仪

一、产品介绍：

        JDY-9系列高精度测长仪，选用高精度金属长光栅尺，导轨直线度较高，材料耐磨性好，可做到高精度全程**测量。测量任何尺寸量检具前无需使用量块先标定仪器，基本做到无传递误差(量块基准误差，与被测件不等温误差，二次装夹及多次对中误差等)，大大提高了测量工作效率，保证了测量精度。测力0-12N连续可调，测力传感器原理避免了老式砝码加载因仪器台面不水平及周围环境振动带来的测力误差。测头同轴度好，测量工件前无需先作测头多次对中调整。

        工作台沿仪器导轨X轴方向位置可自由滑动、锁紧。方便调整装夹并测量各种长度量检具如：量块、光面（螺纹）环塞规、卡规、校准杆、尺类、 表类。检定效率较高，用户广泛。

二、技术特点：

      —— 全程**测量，提高检测效率

      —— 光栅尺长度：全量程

      —— 分辨率：0.01μm

      —— 基座采用 QT450 铸铁或大理石，稳定可靠

      —— X形状的底座结构，能够有效对抗应力

      —— 测量力：电子测力 0-12N ，连续可调

全程**测量

JDY-9系列高精度测长仪全量程标配零膨胀高精度光栅尺， 降低温度变化对仪器的影响！同时，能够在整个仪器量程内实现全程**测量， 大大的提高了测量效率。

满足多种测量需求

通过丰富多样的测量附件，能够十分灵活的测量校准各种环塞规、内外螺纹规、校对杆、量块、千分尺等。

测力连续可调

采用创新双向测力技术，0-12N 之间连续可调，保证测量中双向测力恒定，确保精度稳定。

特殊设计的铸铁底座

测量基座为 X 形状，经过有限元计算，这样的结构设计降低了由温度、应力等变化所引起变形而导致的误差。

三、功能应用及示例：

四、软件系统：

      建立测长仪与计算机系统之间的联系，以便对被测件进行监控和测量是测长仪的基本要求。控制和分析检测程序的软件也是十分必要的。多年来，一直采用自主研发的测量软件，能够适用中国用户的使用习惯。

      该测量软件由一系列软件模块组成，这些模块可以在一个桌面下运行，也可独立运行，这样可以满足客户的特殊要求。

五、技术参数：

——JDY-93000型号底座为大理石。
