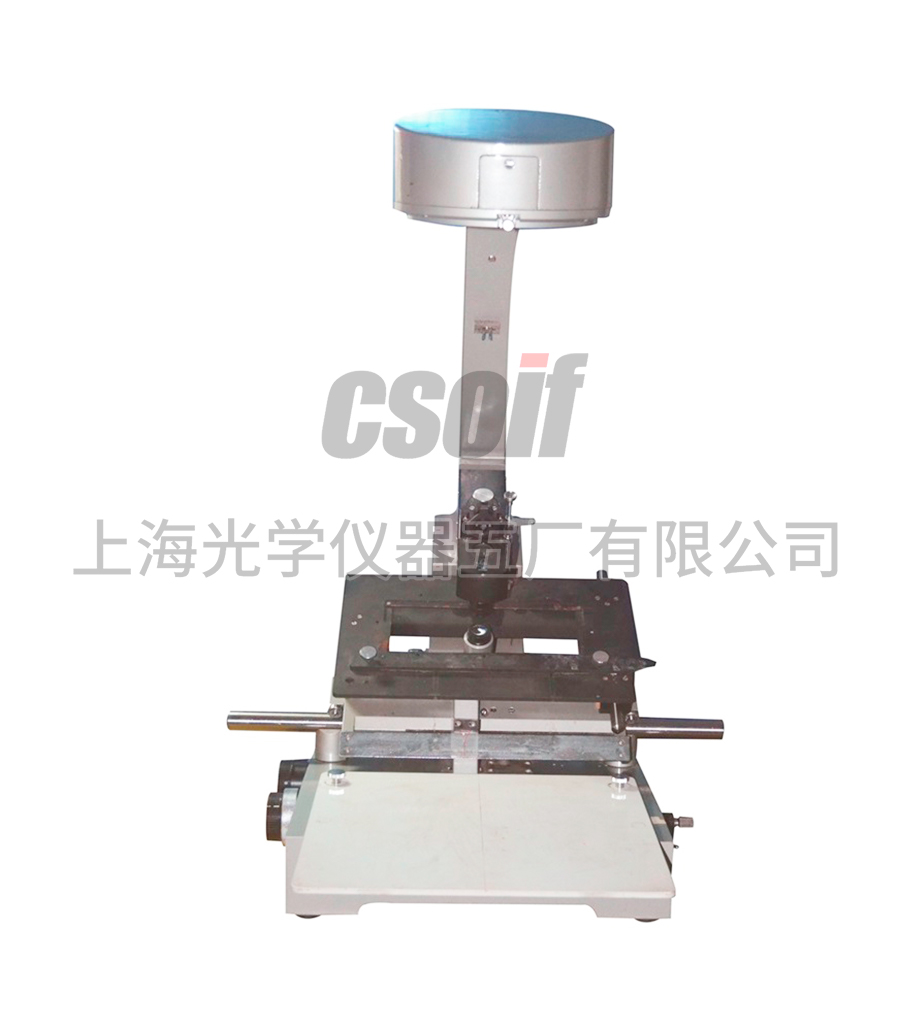

8W光谱投影仪

一、用途
光谱投影仪为摄谱仪成套设备之一。主要用于对摄谱仪所摄下之光谱底板通过投影放大，与标准谱板或已知浓度的光谱进行定性或半定量分析。也可作为一般投影放大用。

二、原理
光源发出的光线被反射镜、聚光镜射至底板上，照明了直径为15毫米的面积。聚光镜光路由镀铝的平面反射镜折转55°。隔热玻璃用以消除热辐射对聚光系统的影响。投影物镜使光谱经平面反射镜投影到投影屏上，特殊棱镜使光谱底板的乳胶面朝上时，波长刻尺保持直立。旋转附加透镜可以使放大倍数由19.75倍改变到20.25倍。加上透镜使灯丝成像于投影屏上，用于调节照明强度。


三、规格
放大倍数：20倍
放大倍数调节范围：19.75～20.25倍
投影屏有效直径：300毫米
工作台横向移动距离：220毫米
工作台纵向移动距离：80毫米
光源：12伏50瓦
变压器：220伏/12伏
仪器重量：41公斤
外形尺寸：780×660×850毫米


四、仪器成套性
1．光谱投影仪 1台
2．照明灯泡（12伏50瓦） 5只
3．使用说明书 1本
